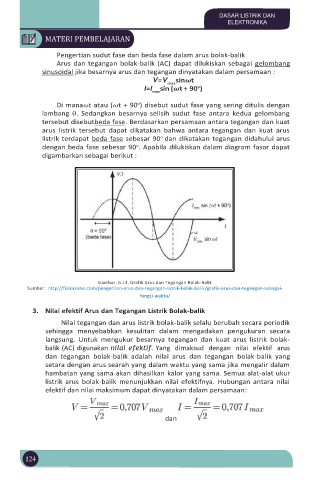

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Pengertian sudut fase dan beda fase dalam arus bolak-balik
Arus dan tegangan bolak-balik (AC) dapat dilukiskan sebagai gelombang
sinusoidal jika besarnya arus dan tegangan dinyatakan dalam persamaan :
V=V sinωt
max
I=I sin (ωt + 90 )
o
max
o
Di manaωt atau (ωt + 90 ) disebut sudut fase yang sering ditulis dengan
lambang θ. Sedangkan besarnya selisih sudut fase antara kedua gelombang
tersebut disebutbeda fase. Berdasarkan persamaan antara tegangan dan kuat
arus listrik tersebut dapat dikatakan bahwa antara tegangan dan kuat arus
o
listrik terdapat beda fase sebesar 90 dan dikatakan tegangan didahului arus
dengan beda fase sebesar 90 . Apabila dilukiskan dalam diagram fasor dapat
o
digambarkan sebagai berikut :

Gambar. 6.13. Grafik Arus dan Tegangan Bolak-Balik
Sumber: http://fisikazone.com/pengertian-arus-dan-tegangan-listrik-bolak-balik/grafik-arus-dan-tegangan-sebagai-
fungsi-waktu/

3. Nilai efektif Arus dan Tegangan Listrik Bolak-balik

Nilai tegangan dan arus listrik bolak-balik selalu berubah secara periodik
sehingga menyebabkan kesulitan dalam mengadakan pengukuran secara
langsung. Untuk mengukur besarnya tegangan dan kuat arus listrik bolak-
balik (AC) digunakan nilai efektif. Yang dimaksud dengan nilai efektif arus
dan tegangan bolak-balik adalah nilai arus dan tegangan bolak-balik yang
setara dengan arus searah yang dalam waktu yang sama jika mengalir dalam
hambatan yang sama akan dihasilkan kalor yang sama. Semua alat-alat ukur
listrik arus bolak-balik menunjukkan nilai efektifnya. Hubungan antara nilai
efektif dan nilai maksimum dapat dinyatakan dalam persamaan:

dan

124
