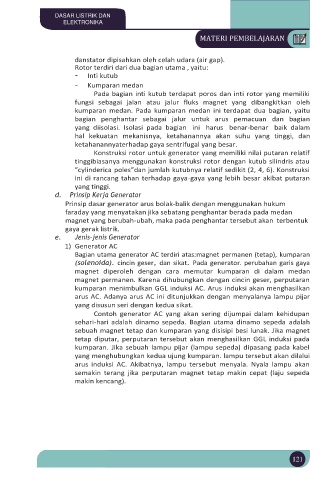

danstator dipisahkan oleh celah udara (air gap).
Rotor terdiri dari dua bagian utama , yaitu:
- Inti kutub
- Kumparan medan
Pada bagian inti kutub terdapat poros dan inti rotor yang memiliki
fungsi sebagai jalan atau jalur fluks magnet yang dibangkitkan oleh
kumparan medan. Pada kumparan medan ini terdapat dua bagian, yaitu
bagian penghantar sebagai jalur untuk arus pemacuan dan bagian
yang diisolasi. Isolasi pada bagian ini harus benar-benar baik dalam
hal kekuatan mekanisnya, ketahanannya akan suhu yang tinggi, dan
ketahanannyaterhadap gaya sentrifugal yang besar.
Konstruksi rotor untuk generator yang memiliki nilai putaran relatif
tinggibiasanya menggunakan konstruksi rotor dengan kutub silindris atau
”cylinderica poles”dan jumlah kutubnya relatif sedikit (2, 4, 6). Konstruksi
ini di rancang tahan terhadap gaya-gaya yang lebih besar akibat putaran
yang tinggi.
d. Prinsip Kerja Generator
Prinsip dasar generator arus bolak-balik dengan menggunakan hukum
faraday yang menyatakan jika sebatang penghantar berada pada medan
magnet yang berubah-ubah, maka pada penghantar tersebut akan terbentuk
gaya gerak listrik.
e. Jenis-jenis Generator
1) Generator AC
Bagian utama generator AC terdiri atas:magnet permanen (tetap), kumparan
(solenoida). cincin geser, dan sikat. Pada generator. perubahan garis gaya
magnet diperoleh dengan cara memutar kumparan di dalam medan
magnet permanen. Karena dihubungkan dengan cincin geser, perputaran
kumparan menimbulkan GGL induksi AC. Arus induksi akan menghasilkan
arus AC. Adanya arus AC ini ditunjukkan dengan menyalanya lampu pijar
yang disusun seri dengan kedua sikat.
Contoh generator AC yang akan sering dijumpai dalam kehidupan
sehari-hari adalah dinamo sepeda. Bagian utama dinamo sepeda adalah
sebuah magnet tetap dan kumparan yang disisipi besi lunak. Jika magnet
tetap diputar, perputaran tersebut akan menghasilkan GGL induksi pada
kumparan. Jika sebuah lampu pijar (lampu sepeda) dipasang pada kabel
yang menghubungkan kedua ujung kumparan. lampu tersebut akan dilalui
arus induksi AC. Akibatnya, lampu tersebut menyala. Nyala lampu akan
semakin terang jika perputaran magnet tetap makin cepat (laju sepeda
makin kencang).
