dapat dihilangkan dengan dispolarisator. Dengan adanya dispolarisator
ini, maka arus listrik yang mengalir lebih lama. Setiap batu baterai akan
menghasilkan tegangan 1,5 volt. Elemen kering (batu baterai) banyak
dijual di pasaran karena memiliki keunggulan energi yang tersimpan tahan
lama (awet) dan bentuknya lebih praktis sesuai kebutuhan masyarakat
serta aman terhadap peralatan yang lain karena elektrolitnya berupa
pasta (kering).
c. Aki (Acumulator)
Aki sebagai salah satu sumber energi listrik yang sering dipakai
oleh masyarakat dan dapat dijumpai penggunaannya pada sepeda motor,
mobil, lampu emergency. Pada zaman dahulu banyak daerah yang belum
terjamah oleh listrik sehingga memanfaatkan aki sebagai sumber energi
listrik untuk menyalakan televisi dan radio. Adapun bagian-bagian dari
akumulator adalah sebagai berikut.

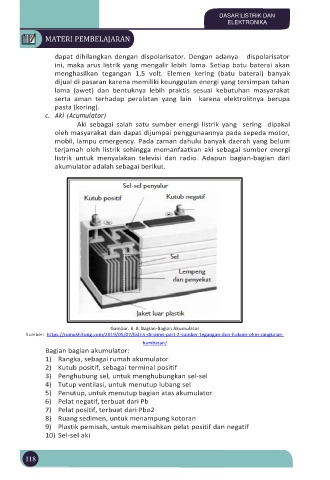

Gambar. 6. 8. Bagian-Bagian Akumulator
Sumber: https://rumushitung.com/2019/05/07/listrik-dinamis-part-2-sumber-tegangan-dan-hukum-ohm-rangkaian-
hambatan/
Bagian bagian akumulator:
1) Rangka, sebagai rumah akumulator
2) Kutub positif, sebagai terminal positif
3) Penghubung sel, untuk menghubungkan sel-sel
4) Tutup ventilasi, untuk menutup lubang sel
5) Penutup, untuk menutup bagian atas akumulator
6) Pelat negatif, terbuat dari Pb
7) Pelat positif, terbuat dari Pbo2
8) Ruang sedimen, untuk menampung kotoran
9) Plastik pemisah, untuk memisahkan pelat positif dan negatif
10) Sel-sel aki
