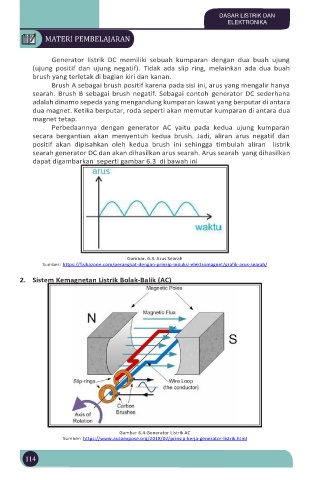

MATERI PEMBELAJARAN

Generator listrik DC memiliki sebuah kumparan dengan dua buah ujung
(ujung positif dan ujung negatif). Tidak ada slip ring, melainkan ada dua buah
brush yang terletak di bagian kiri dan kanan.
Brush A sebagai brush positif karena pada sisi ini, arus yang mengalir hanya
searah. Brush B sebagai brush negatif. Sebagai contoh generator DC sederhana
adalah dinamo sepeda yang mengandung kumparan kawat yang berputar di antara
dua magnet. Ketika berputar, roda seperti akan memutar kumparan di antara dua
magnet tetap.
Perbedaannya dengan generator AC yaitu pada kedua ujung kumparan
secara bergantian akan menyentuh kedua brush. Jadi, aliran arus negatif dan
positif akan dipisahkan oleh kedua brush ini sehingga timbulah aliran listrik
searah generator DC dan akan dihasilkan arus searah. Arus searah yang dihasilkan
dapat digambarkan seperti gambar 6.3 di bawah ini

Gambar. 6.3. Arus Searah
Sumber: https://fisikazone.com/perangkat-dengan-prinsip-induksi-elektromagnet/grafik-arus-searah/

2. Sistem Kemagnetan Listrik Bolak-Balik (AC)

Gambar.6.4.Generator Listrik AC
Sumber: https://www.autoexpose.org/2018/02/prinsip-kerja-generator-listrik.html
