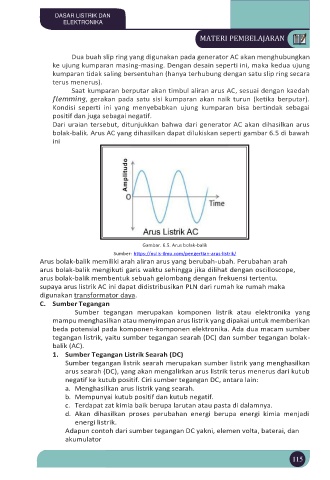

Dua buah slip ring yang digunakan pada generator AC akan menghubungkan
ke ujung kumparan masing-masing. Dengan desain seperti ini, maka kedua ujung
kumparan tidak saling bersentuhan (hanya terhubung dengan satu slip ring secara
terus menerus).
Saat kumparan berputar akan timbul aliran arus AC, sesuai dengan kaedah
flemming, gerakan pada satu sisi kumparan akan naik turun (ketika berputar).
Kondisi seperti ini yang menyebabkan ujung kumparan bisa bertindak sebagai
positif dan juga sebagai negatif.
Dari uraian tersebut, ditunjukkan bahwa dari generator AC akan dihasilkan arus
bolak-balik. Arus AC yang dihasilkan dapat dilukiskan seperti gambar 6.5 di bawah
ini

Gambar. 6.5. Arus bolak-balik
Sumber: https://nulis-ilmu.com/pengertian-arus-listrik/
Arus bolak-balik memiliki arah aliran arus yang berubah-ubah. Perubahan arah
arus bolak-balik mengikuti garis waktu sehingga jika dilihat dengan oscilloscope,
arus bolak-balik membentuk sebuah gelombang dengan frekuensi tertentu.
supaya arus listrik AC ini dapat didistribusikan PLN dari rumah ke rumah maka
digunakan transformator daya.
C. Sumber Tegangan
Sumber tegangan merupakan komponen listrik atau elektronika yang
mampu menghasilkan atau menyimpan arus listrik yang dipakai untuk memberikan
beda potensial pada komponen-komponen elektronika. Ada dua macam sumber
tegangan listrik, yaitu sumber tegangan searah (DC) dan sumber tegangan bolak-
balik (AC).
1. Sumber Tegangan Listrik Searah (DC)
Sumber tegangan listrik searah merupakan sumber listrik yang menghasilkan
arus searah (DC), yang akan mengalirkan arus listrik terus menerus dari kutub
negatif ke kutub positif. Ciri sumber tegangan DC, antara lain:
a. Menghasilkan arus listrik yang searah.
b. Mempunyai kutub positif dan kutub negatif.
c. Terdapat zat kimia baik berupa larutan atau pasta di dalamnya.
d. Akan dihasilkan proses perubahan energi berupa energi kimia menjadi
energi listrik.
Adapun contoh dari sumber tegangan DC yakni, elemen volta, baterai, dan
akumulator
