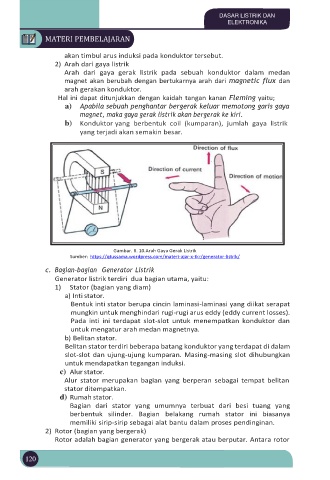

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

akan timbul arus induksi pada konduktor tersebut.
2) Arah dari gaya listrik
Arah dari gaya gerak listrik pada sebuah konduktor dalam medan
magnet akan berubah dengan bertukarnya arah dari magnetic flux dan
arah gerakan konduktor.
Hal ini dapat ditunjukkan dengan kaidah tangan kanan Fleming yaitu;
a) Apabila sebuah penghantar bergerak keluar memotong garis gaya
magnet, maka gaya gerak listrik akan bergerak ke kiri.
b) Konduktor yang berbentuk coil (kumparan), jumlah gaya listrik
yang terjadi akan semakin besar.

Gambar. 6. 10.Arah Gaya Gerak Listrik
Sumber: https://qtussama.wordpress.com/materi-ajar-x-tkr/generator-listrik/

c. Bagian-bagian Generator Listrik
Generator listrik terdiri dua bagian utama, yaitu:
1) Stator (bagian yang diam)
a) Inti stator.
Bentuk inti stator berupa cincin laminasi-laminasi yang diikat serapat
mungkin untuk menghindari rugi-rugi arus eddy (eddy current losses).
Pada inti ini terdapat slot-slot untuk menempatkan konduktor dan
untuk mengatur arah medan magnetnya.
b) Belitan stator.
Belitan stator terdiri beberapa batang konduktor yang terdapat di dalam
slot-slot dan ujung-ujung kumparan. Masing-masing slot dihubungkan
untuk mendapatkan tegangan induksi.
c) Alur stator.
Alur stator merupakan bagian yang berperan sebagai tempat belitan
stator ditempatkan.
d) Rumah stator.
Bagian dari stator yang umumnya terbuat dari besi tuang yang
berbentuk silinder. Bagian belakang rumah stator ini biasanya
memiliki sirip-sirip sebagai alat bantu dalam proses pendinginan.
2) Rotor (bagian yang bergerak)
Rotor adalah bagian generator yang bergerak atau berputar. Antara rotor

120
