DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

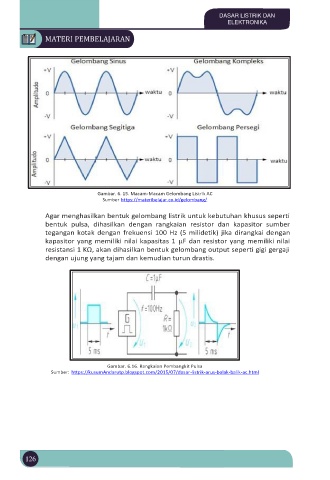

Gambar. 6. 15. Macam-Macam Gelombang Listrik AC
Sumber https://materibelajar.co.id/gelombang/
Agar menghasilkan bentuk gelombang listrik untuk kebutuhan khusus seperti
bentuk pulsa, dihasilkan dengan rangkaian resistor dan kapasitor sumber
tegangan kotak dengan frekuensi 100 Hz (5 milidetik) jika dirangkai dengan
kapasitor yang memiliki nilai kapasitas 1 μF dan resistor yang memiliki nilai
resistansi 1 KΩ, akan dihasilkan bentuk gelombang output seperti gigi gergaji
dengan ujung yang tajam dan kemudian turun drastis.
Gambar. 6.16. Rangkaian Pembangkit Pulsa
Sumber: https://kusumAndarutp.blogspot.com/2015/07/dasar-listrik-arus-bolak-balik-ac.html
