DASAR LISTRIK DAN
ELEKTRONIKA
LEMBAR PRAKTIKUM
Pengukuran Tegangan Standar Baterai
A. Tujuan
1. Mengetahui besarnya tegangan standar pada baterai
2. Mengetahui tegangan standar pada accumulator
3. Mengetahui tegangan standar pada HP
4. Mengukur tegangan kerja baterai
5. Mengukur tegangan kerja accumulator
6. Mengukur tegangan kerja baterai HP
B. Peralatan dan Bahan
1. Baterai ........ 3 buah
2. Akumulator ....... 3 buah
3. Baterai HP .... 3 buah
4. Multitester ....... 1 buah
5. Dudukan baterai untuk percobaan… .. 1 buah
6. Kabel jamper
C. Petunjuk Pelaksanaan Praktik
1. Lakukan praktik dengan hati-hati dan perhatikan aspek K3!
2. Jaga kebersihan lingkungan praktik dan alat praktik!
3. Setelah selesai praktik, kembalikan peralatan dan bahan praktik ke
tempat penyimpanan dengan rapi!
D. Langkah Percobaan

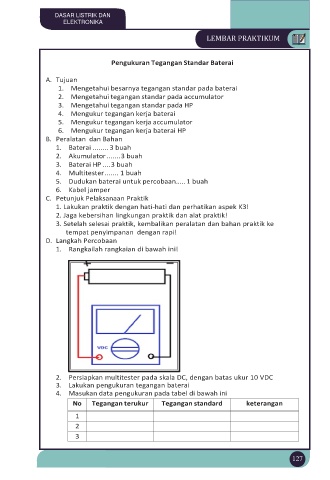

1. Rangkailah rangkaian di bawah ini!
2. Persiapkan multitester pada skala DC, dengan batas ukur 10 VDC
3. Lakukan pengukuran tegangan baterai
4. Masukan data pengukuran pada tabel di bawah ini
No Tegangan terukur Tegangan standard keterangan
1
2
3
127
