PEKERJAAN DASAR TEKNIK MESIN 50

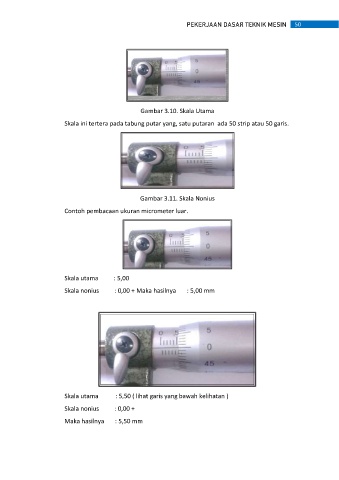

Gambar 3.10. Skala Utama
Skala ini tertera pada tabung putar yang, satu putaran ada 50 strip atau 50 garis.
Gambar 3.11. Skala Nonius
Contoh pembacaan ukuran micrometer luar.
Skala utama : 5,00
Skala nonius : 0,00 + Maka hasilnya : 5,00 mm
Skala utama : 5,50 ( lihat garis yang bawah kelihatan )
Skala nonius : 0,00 +
Maka hasilnya : 5,50 mm
