PEKERJAAN DASAR TEKNIK MESIN 55

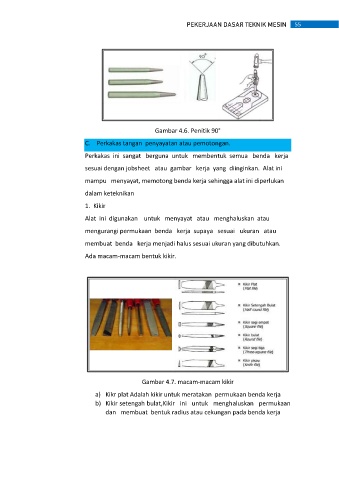

Gambar 4.6. Penitik 90°
C. Perkakas tangan penyayatan atau pemotongan.
Perkakas ini sangat berguna untuk membentuk semua benda kerja
sesuai dengan jobsheet atau gambar kerja yang diinginkan. Alat ini
mampu menyayat, memotong benda kerja sehingga alat ini diperlukan
dalam keteknikan
1. Kikir
Alat ini digunakan untuk menyayat atau menghaluskan atau
mengurangi permukaan benda kerja supaya sesuai ukuran atau
membuat benda kerja menjadi halus sesuai ukuran yang dibutuhkan.
Ada macam-macam bentuk kikir.
Gambar 4.7. macam-macam kikir
a) Kikr plat Adalah kikir untuk meratakan permukaan benda kerja
b) Kikir setengah bulat,Kikir ini untuk menghaluskan permukaan
dan membuat bentuk radius atau cekungan pada benda kerja
