Page 62 - PEKERJAAN DASAR TEKNIK MESIN

PEKERJAAN DASAR TEKNIK MESIN 58

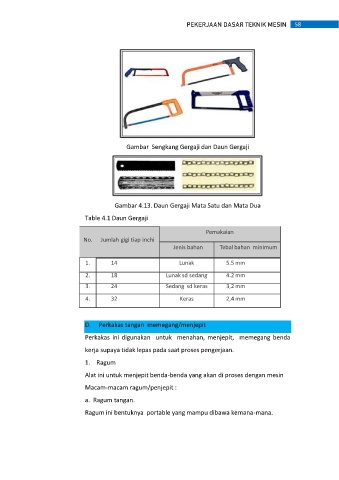

Gambar Sengkang Gergaji dan Daun Gergaji

Gambar 4.13. Daun Gergaji Mata Satu dan Mata Dua

Table 4.1 Daun Gergaji

Pemakaian
No. Jumlah gigi tiap inchi
Jenis bahan Tebal bahan minimum

1. 14 Lunak 5.5 mm

2. 18 Lunak sd sedang 4.2 mm
3. 24 Sedang sd keras 3,2 mm

4. 32 Keras 2,4 mm

D. Perkakas tangan memegang/menjepit

Perkakas ini digunakan untuk menahan, menjepit, memegang benda

kerja supaya tidak lepas pada saat proses pengerjaan.

1. Ragum

Alat ini untuk menjepit benda-benda yang akan di proses dengan mesin
Macam-macam ragum/penjepit :

a. Ragum tangan.

Ragum ini bentuknya portable yang mampu dibawa kemana-mana.
