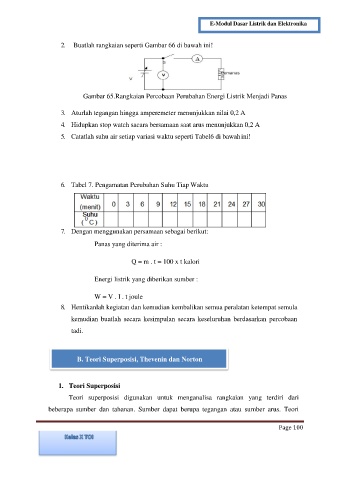

E-Modul Dasar Listrik dan Elektronika
2. Buatlah rangkaian seperti Gambar 66 di bawah ini!
Gambar 65.Rangkaian Percobaan Perubahan Energi Listrik Menjadi Panas
3. Aturlah tegangan hingga amperemeter menunjukkan nilai 0,2 A
4. Hidupkan stop watch sacara bersamaan saat arus menunjukkan 0,2 A
5. Catatlah suhu air setiap variasi waktu seperti Tabel6 di bawah ini!
6. Tabel 7. Pengamatan Perubahan Suhu Tiap Waktu
7. Dengan menggunakan persamaan sebagai berikut:
Panas yang diterima air :
Q = m . t = 100 x t kalori
Energi listrik yang diberikan sumber :
W = V . I . t joule
8. Hentikanlah kegiatan dan kemudian kembalikan semua peralatan ketempat semula
kemudian buatlah secara kesimpulan secara keseluruhan berdasarkan percobaan
tadi.
B. Teori Superposisi, Thevenin dan Norton
1. Teori Superposisi
Teori superposisi digunakan untuk menganalisa rangkaian yang terdiri dari
beberapa sumber dan tahanan. Sumber dapat berupa tegangan atau sumber arus. Teori
