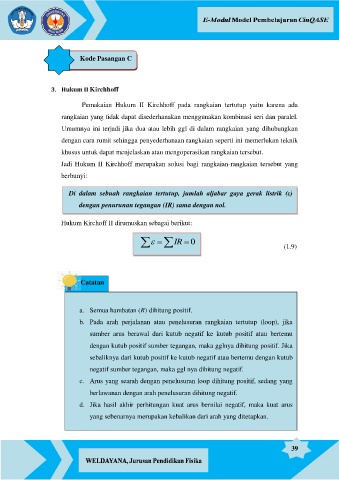

Page 46 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

Kode Pasangan C

3. Hukum II Kirchhoff

Pemakaian Hukum II Kirchhoff pada rangkaian tertutup yaitu karena ada

rangkaian yang tidak dapat disederhanakan menggunakan kombinasi seri dan paralel.
Umumnya ini terjadi jika dua atau lebih ggl di dalam rangkaian yang dihubungkan

dengan cara rumit sehingga penyederhanaan rangkaian seperti ini memerlukan teknik
khusus untuk dapat menjelaskan atau mengoperasikan rangkaian tersebut.

Jadi Hukum II Kirchhoff merupakan solusi bagi rangkaian-rangkaian tersebut yang

berbunyi:

Di dalam sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik (ε)

dengan penurunan tegangan (IR) sama dengan nol.

Hukum Kirchoff II dirumuskan sebagai berikut:

    IR  0 (1.9)

Catatan

a. Semua hambatan (R) dihitung positif.

b. Pada arah perjalanan atau penelusuran rangkaian tertutup (loop), jika

sumber arus berawal dari kutub negatif ke kutub positif atau bertemu

dengan kutub positif sumber tegangan, maka gglnya dihitung positif. Jika

sebaliknya dari kutub positif ke kutub negatif atau bertemu dengan kutub

negatif sumber tegangan, maka ggl nya dihitung negatif.

c. Arus yang searah dengan penelusuran loop dihitung positif, sedang yang

berlawanan dengan arah penelusuran dihitung negatif.

d. Jika hasil akhir perhitungan kuat arus bernilai negatif, maka kuat arus

yang sebenarnya merupakan kebalikan dari arah yang ditetapkan.
