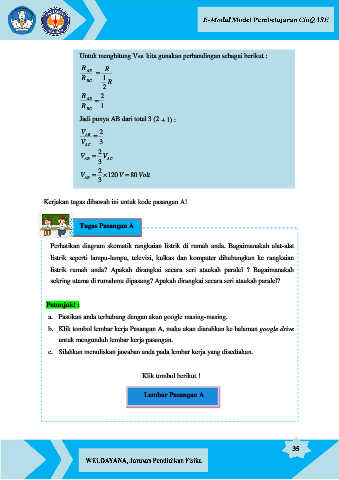

Untuk menghitung VAB kita gunakan perbandingan sebagai berikut :

                             R AB      R
                             R BC    1  R
                                     2
                             R AB    2
                             R BC   1

                             Jadi punya AB dari total 3 (2   1) :

                             V AB    2
                             V AC   3
                                   2
                             V AB    V AC
                                   3
                                   2    V 
                             V AB  3   120     80 Volt


                Kerjakan tugas dibawah ini untuk kode pasangan A!



                             Tugas Pasangan A

                   Perhatikan diagram skematik rangkaian     listrik di  rumah anda. Bagaimanakah alat-alat

                   listrik  seperti  lampu-lampu,  televisi,  kulkas  dan  komputer  dihubungkan  ke  rangkaian

                   listrik  rumah  anda?  Apakah  dirangkai     secara  seri  ataukah  paralel  ?  Bagaimanakah

                   sekring utama di rumahmu dipasang? Apakah dirangkai secara seri ataukah paralel?



                 Petunjuk! :
                  a.  Pastikan anda terhubung dengan akun google masing-masing.

                  b.  Klik tombol lembar kerja Pasangan A,   maka akan diarahkan ke halaman google drive

                     untuk mengunduh lembar kerja pasangan.

                  c.  Silahkan menuliskan jawaban anda pada lembar kerja yang disediakan.



                                                   Klik tom  bol berikut !

                                                   Lembar Pasangan A
