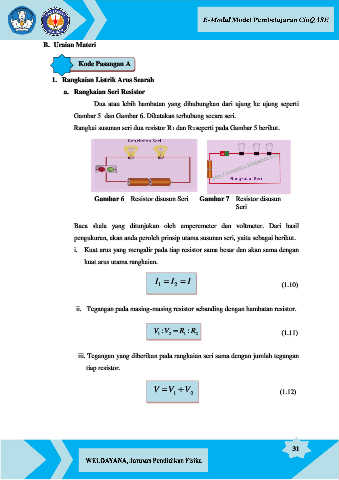

Page 38 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

B. Uraian Materi

Kode Pasangan A

1. Rangkaian Listrik Arus Searah
a. Rangkaian Seri Resistor

Dua atau lebih hambatan yang dihubungkan dari ujung ke ujung seperti
Gambar 5 dan Gambar 6. Dikatakan terhubung secara seri.

Rangkai susunan seri dua resistor R1 dan R2 seperti pada Gambar 5 berikut.

Gambar 6 Resistor disusun Seri Gambar 7 Resistor disusun
Seri

Baca skala yang ditunjukan oleh amperemeter dan voltmeter. Dari hasil
pengukuran, akan anda peroleh prinsip utama susunan seri, yaitu sebagai berikut.

i. Kuat arus yang mengalir pada tiap resistor sama besar dan akan sama dengan
kuat arus utama rangkaian.

I  I  I (1.10)
1
2

ii. Tegangan pada masing-masing resistor sebanding dengan hambatan resistor.

V 1 :V  R 1 : R 2 (1.11)
2

iii. Tegangan yang diberikan pada rangkaian seri sama dengan jumlah tegangan

tiap resistor.

V  V  V (1.12)
1
2
