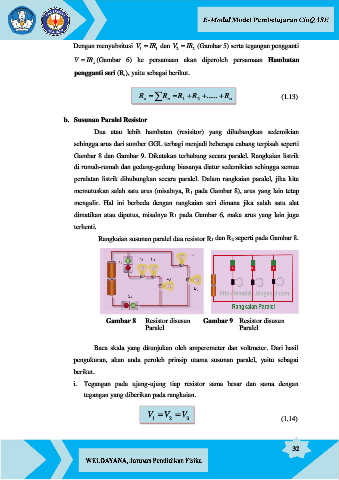

Page 39 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

Dengan menyubsitusi V  IR dan V  IR (Gambar 5) serta tegangan pengganti
1 1 2 2
V  IR (Gambar 6) ke persamaan akan diperoleh persamaan Hambatan
s
pengganti seri (Rs), yaitu sebagai berikut.

R   R  R  R ......  R (1.13)
s n 1 2 n

b. Susunan Paralel Resistor
Dua atau lebih hambatan (resisitor) yang dihubungkan sedemikian

sehingga arus dari sumber GGL terbagi menjadi beberapa cabang terpisah seperti
Gambar 8 dan Gambar 9. Dikatakan terhubung secara paralel. Rangkaian listrik

di rumah-rumah dan gedung-gedung biasanya diatur sedemikian sehingga semua
peralatan listrik dihubungkan secara paralel. Dalam rangkaian paralel, jika kita

memutuskan salah satu arus (misalnya, R1 pada Gambar 8), arus yang lain tetap

mengalir. Hal ini berbeda dengan rangkaian seri dimana jika salah satu alat
dimatikan atau diputus, misalnya R1 pada Gambar 6, maka arus yang lain juga

terhenti.
Rangkaian susunan paralel dua resistor R1 dan R2 seperti pada Gambar 8.

Gambar 8 Resistor disusun Gambar 9 Resistor disusun
Paralel Paralel

Baca skala yang ditunjukan oleh amperemeter dan voltmeter. Dari hasil
pengukuran, akan anda peroleh prinsip utama susunan paralel, yaitu sebagai

berikut.
i. Tegangan pada ujung-ujung tiap resistor sama besar dan sama dengan

tegangan yang diberikan pada rangkaian.

V  V  V (1.14)
2
3
1
