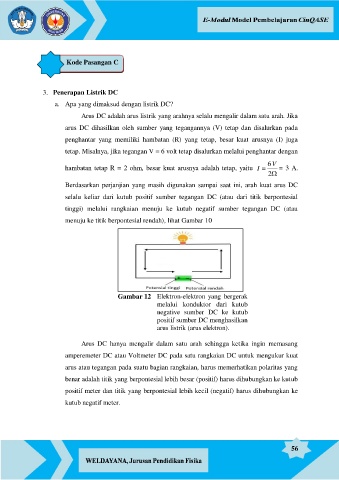

Page 63 - E-MODUL LISTRIK ARUS SEARAH KELAS XII

Kode Pasangan C

3. Penerapan Listrik DC

a. Apa yang dimaksud dengan listrik DC?
Arus DC adalah arus listrik yang arahnya selalu mengalir dalam satu arah. Jika

arus DC dihasilkan oleh sumber yang tegangannya (V) tetap dan disalurkan pada

penghantar yang memiliki hambatan (R) yang tetap, besar kuat arusnya (I) juga
tetap. Misalnya, jika tegangan V = 6 volt tetap disalurkan melalui penghantar dengan

6V
hambatan tetap R = 2 ohm, besar kuat arusnya adalah tetap, yaitu I  = 3 A.
2 

Berdasarkan perjanjian yang masih digunakan sampai saat ini, arah kuat arus DC
selalu keliar dari kutub positif sumber tegangan DC (atau dari titik berpontesial

tinggi) melalui rangkaian menuju ke kutub negatif sumber tegangan DC (atau

menuju ke titik berpontesial rendah), lihat Gambar 10

Gambar 12 Elektron-elektron yang bergerak
melalui konduktor dari kutub
negative sumber DC ke kutub
positif sumber DC menghasilkan
arus listrik (arus elektron).

Arus DC hanya mengalir dalam satu arah sehingga ketika ingin memasang

amperemeter DC atau Voltmeter DC pada satu rangkaian DC untuk mengukur kuat

arus atau tegangan pada suatu bagian rangkaian, harus memerhatikan polaritas yang
benar adalah titik yang berpontesial lebih besar (positif) harus dihubungkan ke kutub

positif meter dan titik yang berpontesial lebih kecil (negatif) harus dihubungkan ke
kutub negatif meter.

56
