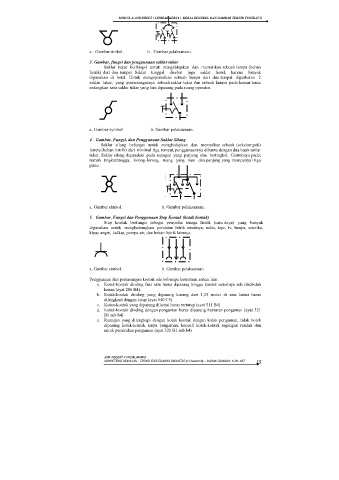

MODUL & JOB SHEET ( LEMBAR KERJA ) KERJA BENGKEL DAN GAMBAR TEKNIK TINGKAT X
a. Gambar simbol. b. Gambar pelaksanaan.
3. Gambar, fungsi dan penggunaan saklar tukar
Saklar tukar berfungsi untuk menghidupkan dan mematikan sebuah lampu (beban
listrik) dari dua tempat. Saklar tunggal disebut juga saklar hotel, karena banyak
digunakan di hotel. Untuk mengoperasikan sebuah lampu dari dua tempat diperlukan 2
saklar tukar, yang pemasangannya sebuah saklar tukar dan sebuah lampu pada kamar tamu
sedangkan satu saklar tukar yang lain dipasang pada ruang operator.
a. Gambar symbol b. Gambar pelaksanaan.
4. Gambar, Fungsi, dan Penggunaan Saklar Silang
Saklar silang befungsi untuk menghidupkan dan mematikan sebuah (sekelompok)
lampu (beban listrik) dari minimal tiga tempat, penggunaannya dibantu dengan dua buah saklar
tukar. Saklar silang digunakan pada ruangan yang panjang atau bertingkat. Contohnya pada;
rumah tingkat/tangga, lorong-lorong, ruang yang luas dan panjang yang mempunyai tiga
pintu.
a. Gambar simbol. b. Gambar pelaksanaan.
5. Gambar, Fungsi dan Penggunaan Stop Kontak (kotak kontak)
Stop kontak berfungsi sebagai penyedia tenaga listrik (catu daya) yang banyak
digunakan untuk menghubungkan peralatan listrik misalnya; radio, tape, tv, lampu, seterika,
kipas angin, kulkas, pompa air, dan beban listrik lainnya.
a. Gambar simbol. b. Gambar pelaksanaan
Penggunaan dan pemasangan kontak ada beberapa ketentuan antara lain :
a. Kotak-kontak dinding fasa satu harus dipasang hingga kontak netralnya ada disebelah
kanan (ayat 206 B4).
b. Kotak-kontak dinding yang dipasang kurang dari 1,25 meter di atas lantai harus
dilengkapi dengan tutup (ayat 840 C5)
c. Kotan-kontak yang dipasang dilantai harus tertutup (ayat 511 B4)
d. Kotak-kontak dinding dengan pengaman harus dipasang hantaran pengaman (ayat 321
B1 sub b4)
e. Ruangan yang dilengkapi dengan kotak kontak dengan kotak pengaman, tidak boleh
dipasang kotak-kontak tanpa pengaman, kecuali kotak-kontak tegangan rendah dan
untuk pemisahan pengaman (ayat 321 B1 sub b4)
