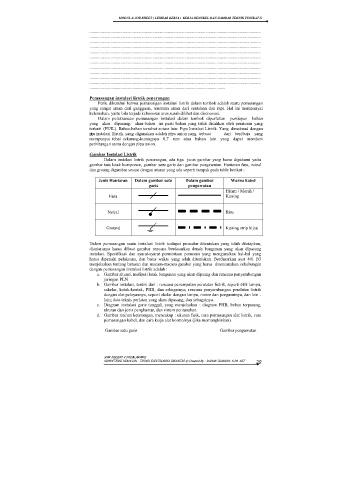

MODUL & JOB SHEET ( LEMBAR KERJA ) KERJA BENGKEL DAN GAMBAR TEKNIK TINGKAT X

...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................

Pemasangan instalasi listrik penerangan
Perlu diketahui bahwa pemasangan instalasi listrik dalam tembok adalah suatu pemasangan
yang sangat aman dari gangguan, terutama aman dari sentuhan dan rapi. Hal ini mempunyai
kelemahan, yaitu bila terjadi kebocoran arus susah dilihat dan direnovasi.
Dalam pelaksanaan pemasangan instalasi dalam tembok diperlukan persiapan bahan
yang akan dipasang. ahan-bahan ini pasti bahan yang telah disahkan oleh peraturan yang
terkait (PUIL). Bahan-bahan tersebut antara lain: Pipa Instalasi Listrik. Yang dimaksud dengan
pipainstalasi llistrik yang digunakan adalah pipa union yang terbuat dari besi/baja yang
mempunyai tebal sekurang-kurangnya 0,7 mm atau bahan lain yang dapat memberi
perhitungan sama dengan pipa union.

Gambar Instalasi Listrik
Dalam instalasi listrik penerangan, ada tiga jenis gambar yang harus dipahami yaitu
gambar tata letak komponen, gambar satu garis dan gambar pengawatan. Hantaran fasa, netral
dan groung digambar sesuai dengan aturan yang ada seperti tampak pada table berikut :

Jenis Hantaran Dalam gambar satu Dalam gambar Warna kabel
garis pengawatan
Hitam / Merah /
Fasa Kuning

Netral Biru

Ground Kuning strip hijau

Dalam pemasangan suatu instalasi listrik terdapat prosedur ditentukan yang telah ditetapkan,
diantaranya harus dibuat gambar rencana berdasarkan denah bangunan yang akan dipasang
instalasi. Spesifikasi dan syarat-syarat permintaan pemesan yang menguraikan hal-hal yang
harus dipenuhi pelaksana, dan batas waktu yang telah ditentukan. Berdasarkan ayat 401 B3
menjelaskan tentang batasan dan macam-macam gambar yang harus direncanakan sehubungan
dengan pemasangan instalasi listrik adalah :
a. Gambar situasi, meliputi letak bangunan yang akan dipaang dan rencana penyambungan
jaringan PLN
b. Gambar instalasi, terdiri dari : rencana penempatan peralatan listrik, seperti titik lampu,
sakelar, kotak-kontak, PHB, dan sebagainya; rencana penyambungan peralatan listrik
dengan alat pelayannya, seperti akelar dengan lampu, motor dan pengasutnya, dan lain -
lain; data teknis perlatan yang akan dipasang, dan sebagainya.
c. Diagram instalasi garis tunggal, yang menjelaskan : diagram PHB, beban terpasang,
ukuran dan jenis penghantar, dan sistem pentanahan.
d. Gambar rincian keterangan, mencakup : ukuran fisik, cara pemasangan alat listrik, cara
pemasangan kabel, dan cara kerja alat kontrolnya (jika memungkinkan).

Gambar satu garis Gambar pengawatan
