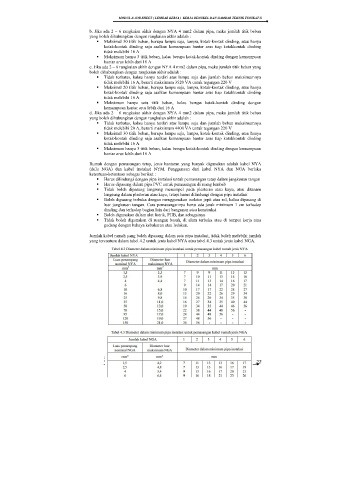

MODUL & JOB SHEET ( LEMBAR KERJA ) KERJA BENGKEL DAN GAMBAR TEKNIK TINGKAT X

b. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik beban
yang boleh dihubungkan dengan rangkaian akhir adalah :
 Maksimal 30 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya
kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotakkontak dinding
tidak melebihi 16 A
 Maksimum hanya 3 titik beban, kalau berupa kotak-kontak dinding dengan kemampuan
hantar arus lebih dari 16 A
c. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik beban yang
boleh dihubungkan dengan rangkaian akhir adalah :
 Tidak terbatas, kalau hanya terdiri atas lampu saja dan jumlah beban maksimumnya
tidak melebihi 16 A, berarti maksimum 3520 VA untuk tegangan 220 V
 Maksimal 20 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya
kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotakkontak dinding
tidak melebihi 16 A
 Maksimum hanya satu titik beban, kalau berupa kotak-kontak dinding dengan
kemampuan hantar arus lebih dari 16 A
d. Jika ada 2 – 6 rangkaian akhir dengan NYA 4 mm2 dalam pipa, maka jumlah titik beban
yang boleh dihubungkan dengan rangkaian akhir adalah :
 Tidak terbatas, kalau hanya terdiri atas lampu saja dan jumlah beban maksimumnya
tidak melebihi 20 A, berarti maksimum 4400 VA untuk tegangan 220 V
 Maksimal 30 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya
kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotakkontak dinding
tidak melebihi 16 A
 Maksimum hanya 3 titik beban, kalau berupa kotak-kontak dinding dengan kemampuan
hantar arus lebih dari 16 A

Rumah dengan pemasangan tetap, jenis hantaran yang banyak digunakan adalah kabel NYA
(dulu NGA) dan kabel instalasi NYM. Penggunaan dari kabel NYA dan NGA berlaku
ketentuan-ketentuan sebagai berikut :
 Harus dilindungi dengan pipa instalasi untuk pemasangan tetap dalam jangkauan tangan
 Harus dipasang dalam pipa PVC untuk pemasangan di ruang lembab
 Tidak boleh dipasang langsung menempel pada plesteran atau kayu, atau ditanam
langsung dalam plesteran atau kayu, tetapi harus dilindungi dengan pipa instalasi
 Boleh dipasang terbuka dengan menggunakan isolator jepit atau rol, kalau dipasang di
luar jangkauan tangan. Cara pemasangannya harus ada jarak minimum 1 cm terhadap
dinding dan terhadap bagian lain dari bangunan atau konstruksi
 Boleh digunakan dalam alat listrik, PHB, dan sebagainya
 Tidak boleh digunakan di ruangan basah, di alam terbuka atau di tempat kerja atau
gudang dengan bahaya kebakaran atau ledakan.

Jumlah kabel rumah yang boleh dipasang dalam satu pipa instalasi, tidak boleh melebihi jumlah
yang tercantum dalam tabel 4.2 untuk jenis kabel NYA atau tabel 4.3 untuk jenis kabel NGA.
