MODUL & JOB SHEET ( LEMBAR KERJA ) KERJA BENGKEL DAN GAMBAR TEKNIK TINGKAT X

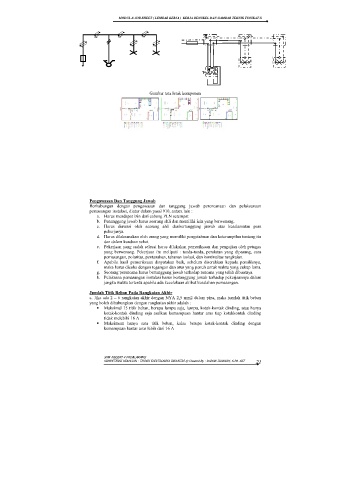

Gambar tata letak komponen

Pengawasan Dan Tanggung Jawab
Berhubungan dengan pengawasan dan tanggung jawab perencanaan dan pelaksanaan
pemasangan instalasi, diatur dalam pasal 910, antara lain :
a. Harus mendapat izin dari cabang PLN setempat
b. Penanggung jawab harus seorang ahli dan memiliki izin yang berwenang.
c. Harus diawasi oleh seorang ahli danbertanggung jawab atas keselamatan para
pekerjanya.
d. Harus dilaksanakan oleh orang yang memiliki pengetahuan dan keterampilan tentang itu
dan dalam keadaan sehat.
e. Pekerjaan yang sudah selesai harus dilakukan pemeriksaan dan pengujian oleh petugas
yang berwenang. Pekerjaan itu meliputi : tanda-tanda, peralatan yang dipasang, cara
pemasangan, polaritas, pentanahan, tahanan isolasi, dan kontinuitas rangkaian.
f. Apabila hasil pemeriksaan dinyatakan baik, sebelum diserahkan kepada pemiliknya,
maka harus dicoba dengan tegangan dan arus yang penuh untuk waktu yang cukup lama.
g. Seorang perencana harus bertanggung jawab terhadap rencana yang telah dibuatnya.
h. Pelaksana pemasangan instalasi harus bertanggung jawab terhadap pekerjaannya dalam
jangka waktu tertentu apabila ada kecelakaan akibat kesalahan pemasangan.

Jumlah Titik Beban Pada Rangkaian Akhir
a. Jika ada 2 – 6 rangkaian akhir dengan NYA 2,5 mm2 dalam pipa, maka jumlah titik beban
yang boleh dihubungkan dengan rangkaian akhir adalah :
 Maksimal 15 titik beban, berupa lampu saja, lampu, kotak-kontak dinding, atau hanya
kotak-kontak dinding saja asalkan kemampuan hantar arus tiap kotakkontak dinding
tidak melebihi 16 A
 Maksimum hanya satu titik beban, kalau berupa kotak-kontak dinding dengan
kemampuan hantar arus lebih dari 16 A
