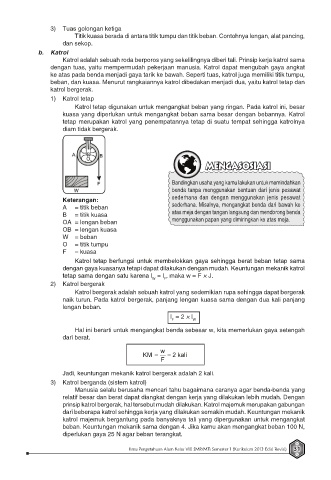

3) Tuas golongan ketiga
Titik kuasa berada di antara titik tumpu dan titik beban. Contohnya lengan, alat pancing,
dan sekop.
b. Katrol
Katrol adalah sebuah roda berporos yang sekelilingnya diberi tali. Prinsip kerja katrol sama
dengan tuas, yaitu mempermudah pekerjaan manusia. Katrol dapat mengubah gaya angkat
ke atas pada benda menjadi gaya tarik ke bawah. Seperti tuas, katrol juga memiliki titik tumpu,
beban, dan kuasa. Menurut rangkaiannya katrol dibedakan menjadi dua, yaitu katrol tetap dan
katrol bergerak.
1) Katrol tetap
Katrol tetap digunakan untuk mengangkat beban yang ringan. Pada katrol ini, besar
kuasa yang diperlukan untuk mengangkat beban sama besar dengan bebannya. Katrol
tetap merupakan katrol yang penempatannya tetap di suatu tempat sehingga katrolnya
diam tidak bergerak.

MENGASOSIASI

Bandingkan usaha yang kamu lakukan untuk memindahkan
benda tanpa menggunakan bantuan dari jenis pesawat
sederhana dan dengan menggunakan jenis pesawat
Keterangan:
A = titik beban sederhana. Misalnya, mengangkat benda dari bawah ke

B = titik kuasa atas meja dengan tangan langsung dan mendorong benda
OA = lengan beban menggunakan papan yang dimiringkan ke atas meja.
OB = lengan kuasa
W = beban
O = titik tumpu
F = kuasa
Katrol tetap berfungsi untuk membelokkan gaya sehingga berat beban tetap sama
dengan gaya kuasanya tetapi dapat dilakukan dengan mudah. Keuntungan mekanik katrol
tetap sama dengan satu karena l = l , maka w = F × J.
W F
2) Katrol bergerak
Katrol bergerak adalah sebuah katrol yang sedemikian rupa sehingga dapat bergerak
naik turun. Pada katrol bergerak, panjang lengan kuasa sama dengan dua kali panjang
lengan beban.
l = 2 × l
F W
Hal ini berarti untuk mengangkat benda sebesar w, kita memerlukan gaya setengah
dari berat.
w
KM =K m = 2 kali
F

Jadi, keuntungan mekanik katrol bergerak adalah 2 kali.
3) Katrol berganda (sistem katrol)
Manusia selalu berusaha mencari tahu bagaimana caranya agar benda-benda yang
relatif besar dan berat dapat diangkat dengan kerja yang dilakukan lebih mudah. Dengan
prinsip katrol bergerak, hal tersebut mudah dilakukan. Katrol majemuk merupakan gabungan
dari beberapa katrol sehingga kerja yang dilakukan semakin mudah. Keuntungan mekanik
katrol majemuk bergantung pada banyaknya tali yang dipergunakan untuk mengangkat
beban. Keuntungan mekanik sama dengan 4. Jika kamu akan mengangkat beban 100 N,
diperlukan gaya 25 N agar beban terangkat.
