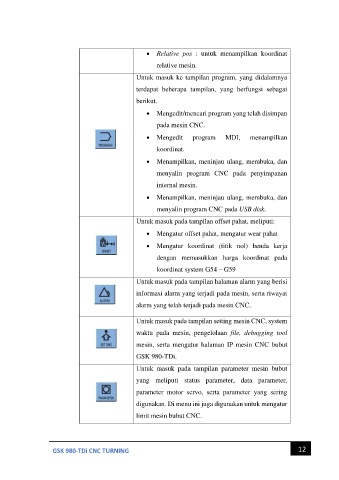

Page 22 - GSK 980-tdi CNC TURNING

• Relative pos : untuk menampilkan koordinat

relative mesin.
Untuk masuk ke tampilan program, yang didalamnya

terdapat beberapa tampilan, yang berfungsi sebagai
berikut.

• Mengedit/mencari program yang telah disimpan
pada mesin CNC.

• Mengedit program MDI, menampilkan

koordinat.

• Menampilkan, meninjau ulang, membuka, dan

menyalin program CNC pada penyimpanan

internal mesin.
• Menampilkan, meninjau ulang, membuka, dan

menyalin program CNC pada USB disk.

Untuk masuk pada tampilan offset pahat, meliputi:
• Mengatur offset pahat, mengatur wear pahat

• Mengatur koordinat (titik nol) benda kerja

dengan memasukkan harga koordinat pada
koordinat system G54 – G59

Untuk masuk pada tampilan halaman alarm yang berisi

informasi alarm yang terjadi pada mesin, serta riwayat
alarm yang telah terjadi pada mesin CNC.

Untuk masuk pada tampilan setting mesin CNC, system
waktu pada mesin, pengelolaan file, debugging tool

mesin, serta mengatur halaman IP mesin CNC bubut
GSK 980-TDi.

Untuk masuk pada tampilan parameter mesin bubut
yang meliputi status parameter, data parameter,

parameter motor servo, serta parameter yang sering

digunakan. Di menu ini juga digunakan untuk mengatur
limit mesin bubut CNC.

GSK 980-TDi CNC TURNING 12
