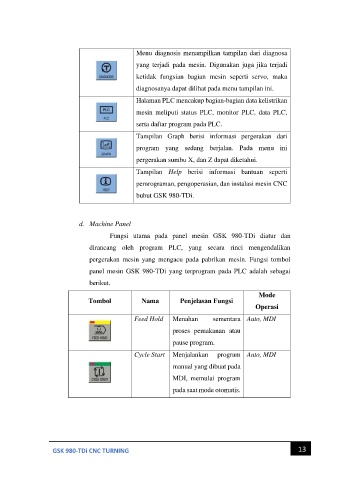

Menu diagnosis menampilkan tampilan dari diagnosa
yang terjadi pada mesin. Digunakan juga jika terjadi

ketidak fungsian bagian mesin seperti servo, maka
diagnosanya dapat dilihat pada menu tampilan ini.

Halaman PLC mencakup bagian-bagian data kelistrikan

mesin meliputi status PLC, monitor PLC, data PLC,

serta daftar program pada PLC.
Tampilan Graph berisi informasi pergerakan dari

program yang sedang berjalan. Pada menu ini

pergerakan sumbu X, dan Z dapat diketahui.

Tampilan Help berisi informasi bantuan seperti
pemrograman, pengoperasian, dan instalasi mesin CNC

bubut GSK 980-TDi.

d. Machine Panel

Fungsi utama pada panel mesin GSK 980-TDi diatur dan
dirancang oleh program PLC, yang secara rinci mengendalikan

pergerakan mesin yang mengacu pada pabrikan mesin. Fungsi tombol

panel mesin GSK 980-TDi yang terprogram pada PLC adalah sebagai
berikut.

Mode
Tombol Nama Penjelasan Fungsi
Operasi

Feed Hold Menahan sementara Auto, MDI

proses pemakanan atau

pause program.
Cycle Start Menjalankan program Auto, MDI

manual yang dibuat pada

MDI, memulai program
pada saat mode otomatis.
