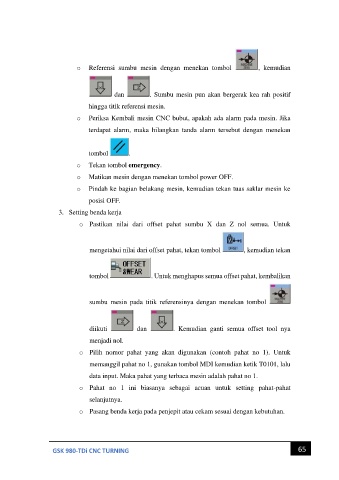

o Referensi sumbu mesin dengan menekan tombol , kemudian
dan . Sumbu mesin pun akan bergerak kea rah positif
hingga titik referensi mesin.
o Periksa Kembali mesin CNC bubut, apakah ada alarm pada mesin. Jika
terdapat alarm, maka hilangkan tanda alarm tersebut dengan menekan
tombol .
o Tekan tombol emergency.
o Matikan mesin dengan menekan tombol power OFF.
o Pindah ke bagian belakang mesin, kemudian tekan tuas saklar mesin ke
posisi OFF.
3. Setting benda kerja
o Pastikan nilai dari offset pahat sumbu X dan Z nol semua. Untuk
mengetahui nilai dari offset pahat, tekan tombol , kemudian tekan
tombol . Untuk menghapus semua offset pahat, kembalikan
sumbu mesin pada titik referensinya dengan menekan tombol
diikuti dan . Kemudian ganti semua offset tool nya
menjadi nol.
o Pilih nomor pahat yang akan digunakan (contoh pahat no 1). Untuk
memanggil pahat no 1, gunakan tombol MDI kemudian ketik T0101, lalu
data input. Maka pahat yang terbaca mesin adalah pahat no 1.
o Pahat no 1 ini biasanya sebagai acuan untuk setting pahat-pahat
selanjutnya.
o Pasang benda kerja pada penjepit atau cekam sesuai dengan kebutuhan.
GSK 980-TDi CNC TURNING 65
