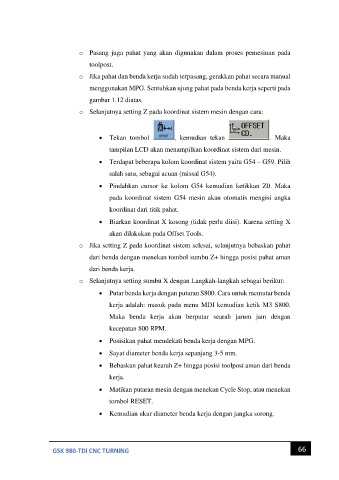

o Pasang juga pahat yang akan digunakan dalam proses pemesinan pada
toolpost.
o Jika pahat dan benda kerja sudah terpasang, gerakkan pahat secara manual
menggunakan MPG. Sentuhkan ujung pahat pada benda kerja seperti pada
gambar 1.12 diatas.
o Selanjutnya setting Z pada koordinat sistem mesin dengan cara:
• Tekan tombol , kemudian tekan . Maka
tampilan LCD akan menampilkan koordinat sistem dari mesin.
• Terdapat beberapa kolom koordinat sistem yaitu G54 – G59. Pilih
salah satu, sebagai acuan (missal G54).
• Pindahkan cursor ke kolom G54 kemudian ketikkan Z0. Maka
pada koordinat sistem G54 mesin akan otomatis mengisi angka
koordinat dari titik pahat.
• Biarkan koordinat X kosong (tidak perlu diisi). Karena setting X
akan dilakukan pada Offset Tools.
o Jika setting Z pada koordinat sistem selesai, selanjutnya bebaskan pahat
dari benda dengan menekan tombol sumbu Z+ hingga posisi pahat aman
dari benda kerja.
o Selanjutnya setting sumbu X dengan Langkah-langkah sebagai berikut:
• Putar benda kerja dengan putaran S800. Cara untuk memutar benda
kerja adalah: masuk pada menu MDI kemudian ketik M3 S800.
Maka benda kerja akan berputar searah jarum jam dengan
kecepatan 800 RPM.
• Posisikan pahat mendekati benda kerja dengan MPG.
• Sayat diameter benda kerja sepanjang 3-5 mm.
• Bebaskan pahat kearah Z+ hingga posisi toolpost aman dari benda
kerja.
• Matikan putaran mesin dengan menekan Cycle Stop, atau menekan
tombol RESET.
• Kemudian ukur diameter benda kerja dengan jangka sorong.
