E-MODUL ELASTISITAS
B. Grafik Tegangan terhadap Regangan
Pada Aktivitas 2, kamu telah menggambar grafik hubungan tegangan dan
regangan. Gambar 2.4 menunjukkan hubungan tegangan terhadap regangan ketika
seutas kawat baja diberi gaya tarik hingga kawat itu patah.

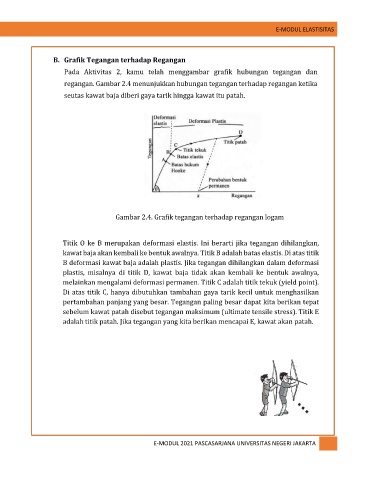

Gambar 2.4. Grafik tegangan terhadap regangan logam
baja
Titik O ke B merupakan deformasi elastis. Ini berarti jika tegangan dihilangkan,
kawat baja akan kembali ke bentuk awalnya. Titik B adalah batas elastis. Di atas titik
B deformasi kawat baja adalah plastis. Jika tegangan dihilangkan dalam deformasi
plastis, misalnya di titik D, kawat baja tidak akan kembali ke bentuk awalnya,
melainkan mengalami deformasi permanen. Titik C adalah titik tekuk (yield point).
Di atas titik C, hanya dibutuhkan tambahan gaya tarik kecil untuk menghasilkan
pertambahan panjang yang besar. Tegangan paling besar dapat kita berikan tepat
sebelum kawat patah disebut tegangan maksimum (ultimate tensile stress). Titik E
adalah titik patah. Jika tegangan yang kita berikan mencapai E, kawat akan patah.
