E- Modul Dasar Listrik dan Elektronika

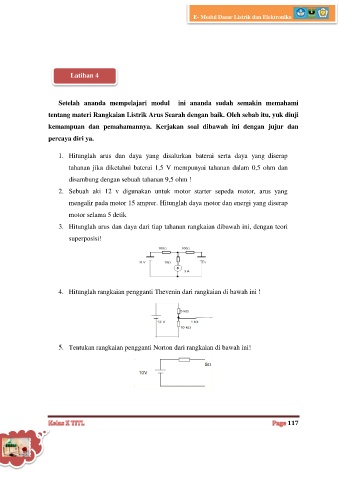

Latihan 4
Setelah ananda mempelajari modul ini ananda sudah semakin memahami
tentang materi Rangkaian Listrik Arus Searah dengan baik. Oleh sebab itu, yuk diuji
kemampuan dan pemahamannya. Kerjakan soal dibawah ini dengan jujur dan
percaya diri ya.
1. Hitunglah arus dan daya yang disalurkan baterai serta daya yang diserap
tahanan jika diketahui baterai 1,5 V mempunyai tahanan dalam 0,5 ohm dan
disambung dengan sebuah tahanan 9,5 ohm !
2. Sebuah aki 12 v digunakan untuk motor starter sepeda motor, arus yang
mengalir pada motor 15 amprer. Hitunglah daya motor dan energi yang diserap
motor selama 5 detik
3. Hitunglah arus dan daya dari tiap tahanan rangkaian dibawah ini, dengan teori
superposisi!
4. Hitunglah rangkaian pengganti Thevenin dari rangkaian di bawah ini !
5. Tentukan rangkaian pengganti Norton dari rangkaian di bawah ini!
117
