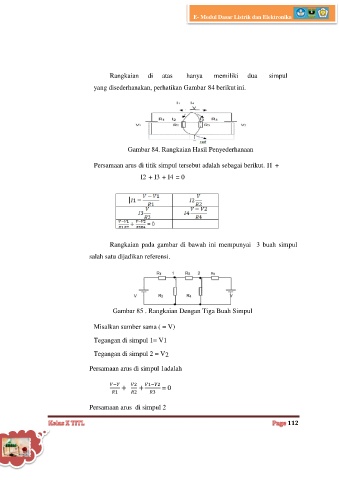

E- Modul Dasar Listrik dan Elektronika
Rangkaian di atas hanya memiliki dua simpul
yang disederhanakan, perhatikan Gambar 84 berikut ini.
Gambar 84. Rangkaian Hasil Penyederhanaan
Persamaan arus di titik simpul tersebut adalah sebagai berikut. I1 +
I2 + I3 + I4 = 0
Rangkaian pada gambar di bawah ini mempunyai 3 buah simpul
salah satu dijadikan referensi.
Gambar 85 . Rangkaian Dengan Tiga Buah Simpul
Misalkan sumber sama ( = V)
Tegangan di simpul 1= V1
Tegangan di simpul 2 = V 2
Persamaan arus di simpul 1adalah
= 0
Persamaan arus di simpul 2
