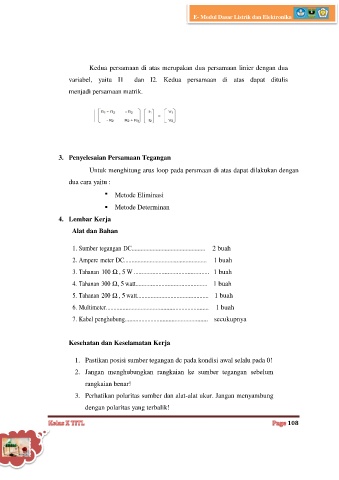

E- Modul Dasar Listrik dan Elektronika

Kedua persamaan di atas merupakan dua persamaan linier dengan dua

variabel, yaitu I1 dan I2. Kedua persamaan di atas dapat ditulis
menjadi persamaan matrik.

3. Penyelesaian Persamaan Tegangan
Untuk menghitung arus loop pada persmaan di atas dapat dilakukan dengan

dua cara yaitu :

 Metode Eliminasi

 Metode Determinan
4. Lembar Kerja

Alat dan Bahan

1. Sumber tegangan DC................................................. 2 buah
2. Ampere meter DC....................................................... 1 buah

3. Tahanan 100 Ω , 5 W ................................................. 1 buah
4. Tahanan 300 Ω, 5 watt............................................... 1 buah

5. Tahanan 200 Ω , 5 watt............................................... 1 buah
6. Multimeter.................................................................... 1 buah

7. Kabel penghubung....................................................... secukupnya

Kesehatan dan Keselamatan Kerja

1. Pastikan posisi sumber tegangan dc pada kondisi awal selalu pada 0!

2. Jangan menghubungkan rangkaian ke sumber tegangan sebelum
rangkaian benar!

3. Perhatikan polaritas sumber dan alat-alat ukur. Jangan menyambung
dengan polaritas yang terbalik!

108
