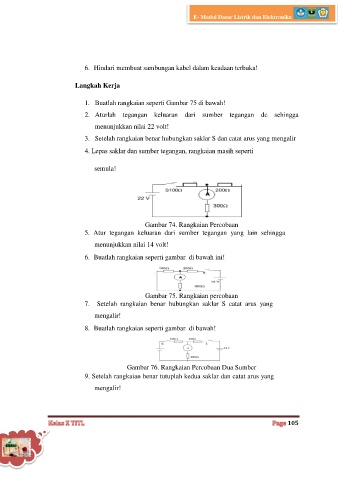

E- Modul Dasar Listrik dan Elektronika
6. Hindari membuat sambungan kabel dalam keadaan terbuka!
Langkah Kerja
1. Buatlah rangkaian seperti Gambar 75 di bawah!
2. Aturlah tegangan keluaran dari sumber tegangan dc sehingga
menunjukkan nilai 22 volt!
3. Setelah rangkaian benar hubungkan saklar S dan catat arus yang mengalir
4. Lepas saklar dan sumber tegangan, rangkaian masih seperti
semula!
Gambar 74. Rangkaian Percobaan
5. Atur tegangan keluaran dari sumber tegangan yang lain sehingga
menunjukkan nilai 14 volt!
6. Buatlah rangkaian seperti gambar di bawah ini!
Gambar 75. Rangkaian percobaan
7. Setelah rangkaian benar hubungkan saklar S catat arus yang
mengalir!
8. Buatlah rangkaian seperti gambar di bawah!
Gambar 76. Rangkaian Percobaan Dua Sumber
9. Setelah rangkaian benar tutuplah kedua saklar dan catat arus yang
mengalir!
