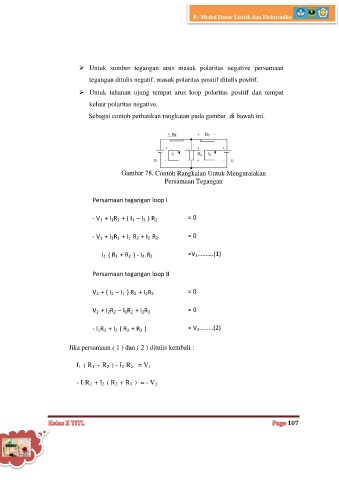

E- Modul Dasar Listrik dan Elektronika

 Untuk sumber tegangan arus masuk polaritas negative persamaan
tegangan ditulis negatif, masuk polaritas positif ditulis positif.

 Untuk tahanan ujung tempat arus loop polaritas positif dan tempat

keluar polaritas negative.
Sebagai contoh perhatikan rangkaian pada gambar di bawah ini.

Gambar 78. Contoh Rangkaian Untuk Menguraiakan
Persamaan Tegangan

Persamaan tegangan loop I

- V 1 + I 1R 1 + ( I 1 – I 2 ) R 2 = 0

- V 1 + I 1R 1 + I 1 R 2 + I 2 R 2 = 0

=V 1……….(1)
I 1 ( R 1 + R 2 ) - I 2 R 2

Persamaan tegangan loop II

V 2 + ( I 2 – I 1 ) R 2 + I 2R 3 = 0

V 2 + I 2R 2 – I 1R 2 + I 2R 3 = 0

- I 1R 2 + I 2 ( R 2 + R 3 ) = V 2………(2)

Jika persamaan ( 1 ) dan ( 2 ) ditulis kembali :

I 1 ( R 1 + R 2 ) - I 2 R 2 = V 1

- I 1R 2 + I 2 ( R 2 + R 3 ) = - V 2
