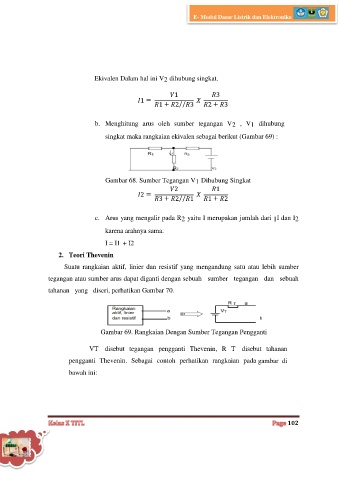

Ekivalen Dalam hal ini V dihubung singkat.
2

b. Menghitung arus oleh sumber tegangan V 2 , V 1 dihubung

singkat maka rangkaian ekivalen sebagai berikut (Gambar 69) :

Gambar 68. Sumber Tegangan V 1 Dihubung Singkat

c. Arus yang mengalir pada R yaitu I merupakan jumlah dari I dan I 2
2
1
karena arahnya sama.
I = I1 + I2

2. Teori Thevenin

Suatu rangkaian aktif, linier dan resistif yang mengandung satu atau lebih sumber
tegangan atau sumber arus dapat diganti dengan sebuah sumber tegangan dan sebuah

tahanan yang diseri, perhatikan Gambar 70.

Gambar 69. Rangkaian Dengan Sumber Tegangan Pengganti

VT disebut tegangan pengganti Thevenin, R T disebut tahanan
pengganti Thevenin. Sebagai contoh perhatikan rangkaian pada gambar di

bawah ini:
