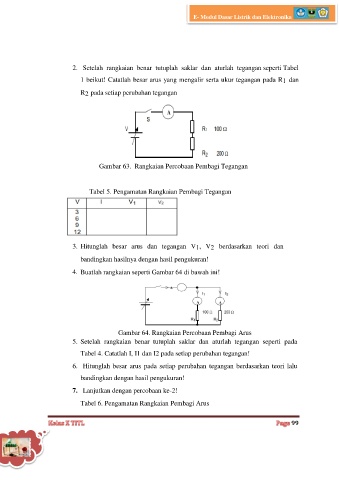

E- Modul Dasar Listrik dan Elektronika
2. Setelah rangkaian benar tutuplah saklar dan aturlah tegangan seperti Tabel
1 beikut! Catatlah besar arus yang mengalir serta ukur tegangan pada R dan
1
R pada setiap perubahan tegangan
2
Gambar 63. Rangkaian Percobaan Pembagi Tegangan
Tabel 5. Pengamatan Rangkaian Pembagi Tegangan
3. Hitunglah besar arus dan tegangan V , V 2 berdasarkan teori dan
1
bandingkan hasilnya dengan hasil pengukuran!
4. Buatlah rangkaian seperti Gambar 64 di bawah ini!
Gambar 64. Rangkaian Percobaan Pembagi Arus
5. Setelah rangkaian benar tutuplah saklar dan aturlah tegangan seperti pada
Tabel 4. Catatlah I, I1 dan I2 pada setiap perubahan tegangan!
6. Hitunglah besar arus pada setiap perubahan tegangan berdasarkan teori lalu
bandingkan dengan hasil pengukuran!
7. Lanjutkan dengan percobaan ke-2!
Tabel 6. Pengamatan Rangkaian Pembagi Arus
