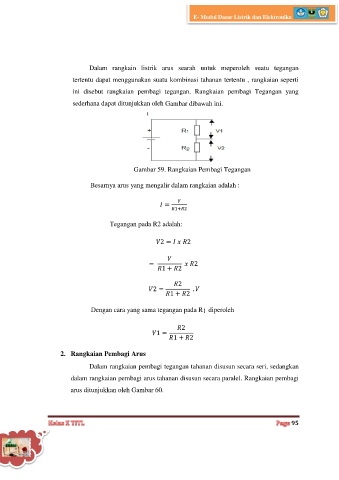

Page 119 - E- MODUL DLE
P. 119
E- Modul Dasar Listrik dan Elektronika
Dalam rangkain listrik arus searah untuk meperoleh suatu tegangan
tertentu dapat menggunakan suatu kombinasi tahanan tertentu , rangkaian seperti
ini disebut rangkaian pembagi tegangan. Rangkaian pembagi Tegangan yang
sederhana dapat ditunjukkan oleh Gambar dibawah ini.
Gambar 59. Rangkaian Pembagi Tegangan
Besarnya arus yang mengalir dalam rangkaian adalah :
Tegangan pada R2 adalah:
Dengan cara yang sama tegangan pada R diperoleh
1
2. Rangkaian Pembagi Arus
Dalam rangkaian pembagi tegangan tahanan disusun secara seri, sedangkan
dalam rangkaian pembagi arus tahanan disusun secara paralel. Rangkaian pembagi
arus ditunjukkan oleh Gambar 60.
95
