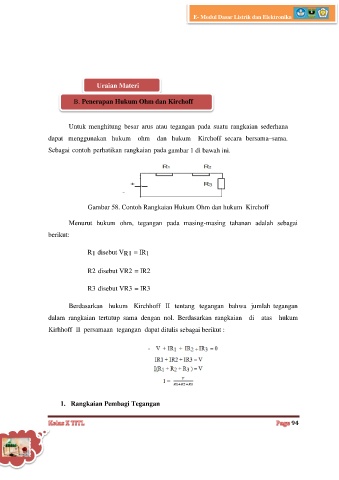

Page 118 - E- MODUL DLE
P. 118
E- Modul Dasar Listrik dan Elektronika
Uraian Materi
B. Penerapan Hukum Ohm dan Kirchoff
Untuk menghitung besar arus atau tegangan pada suatu rangkaian sederhana
dapat menggunakan hukum ohm dan hukum Kirchoff secara bersama–sama.
Sebagai contoh perhatikan rangkaian pada gambar 1 di bawah ini.
Gambar 58. Contoh Rangkaian Hukum Ohm dan hukum Kirchoff
Menurut hukum ohm, tegangan pada masing-masing tahanan adalah sebagai
berikut:
R disebut V R1 = IR
1
1
R2 disebut VR2 = IR2
R3 disebut VR3 = IR3
Berdasarkan hukum Kirchhoff II tentang tegangan bahwa jumlah tegangan
dalam rangkaian tertutup sama dengan nol. Berdasarkan rangkaian di atas hukum
Kirhhoff II persamaan tegangan dapat ditulis sebagai berikut :
1. Rangkaian Pembagi Tegangan
