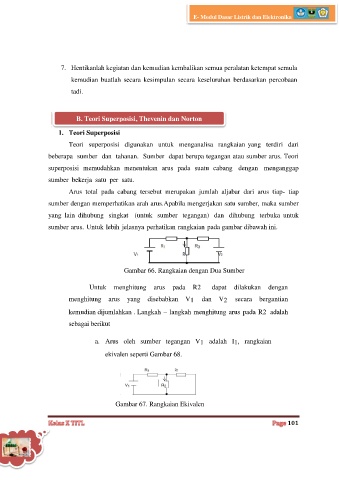

E- Modul Dasar Listrik dan Elektronika

7. Hentikanlah kegiatan dan kemudian kembalikan semua peralatan ketempat semula

kemudian buatlah secara kesimpulan secara keseluruhan berdasarkan percobaan
tadi.

B. Teori Superposisi, Thevenin dan Norton

1. Teori Superposisi

Teori superposisi digunakan untuk menganalisa rangkaian yang terdiri dari
beberapa sumber dan tahanan. Sumber dapat berupa tegangan atau sumber arus. Teori

superposisi memudahkan menentukan arus pada suatu cabang dengan menganggap
sumber bekerja satu per satu.

Arus total pada cabang tersebut merupakan jumlah aljabar dari arus tiap- tiap

sumber dengan memperhatikan arah arus.Apabila mengerjakan satu sumber, maka sumber
yang lain dihubung singkat (untuk sumber tegangan) dan dihubung terbuka untuk

sumber arus. Untuk lebih jelasnya perhatikan rangkaian pada gambar dibawah ini.

Gambar 66. Rangkaian dengan Dua Sumber

Untuk menghitung arus pada R2 dapat dilakukan dengan

menghitung arus yang disebabkan V 1 dan V 2 secara bergantian

kemudian dijumlahkan . Langkah – langkah menghitung arus pada R2 adalah
sebagai berikut

a. Arus oleh sumber tegangan V 1 adalah I , rangkaian
1
ekivalen seperti Gambar 68.

Gambar 67. Rangkaian Ekivalen

101
