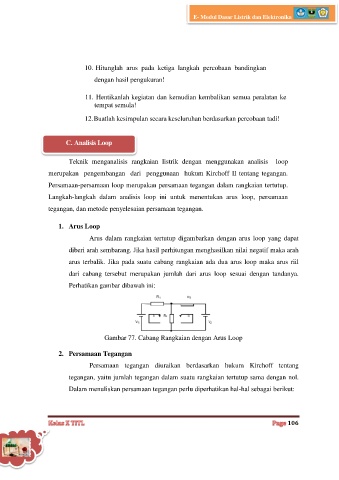

E- Modul Dasar Listrik dan Elektronika
10. Hitunglah arus pada ketiga langkah percobaan bandingkan
dengan hasil pengukuran!
11. Hentikanlah kegiatan dan kemudian kembalikan semua peralatan ke
tempat semula!
12. Buatlah kesimpulan secara keseluruhan berdasarkan percobaan tadi!
C. Analisis Loop
Teknik menganalisis rangkaian listrik dengan menggunakan analisis loop
merupakan pengembangan dari penggunaan hukum Kirchoff II tentang tegangan.
Persamaan-persamaan loop merupakan persamaan tegangan dalam rangkaian tertutup.
Langkah-langkah dalam analisis loop ini untuk menentukan arus loop, persamaan
tegangan, dan metode penyelesaian persamaan tegangan.
1. Arus Loop
Arus dalam rangkaian tertutup digambarkan dengan arus loop yang dapat
diberi arah sembarang. Jika hasil perhitungan menghasilkan nilai negatif maka arah
arus terbalik. Jika pada suatu cabang rangkaian ada dua arus loop maka arus riil
dari cabang tersebut merupakan jumlah dari arus loop sesuai dengan tandanya.
Perhatikan gambar dibawah ini:
Gambar 77. Cabang Rangkaian dengan Arus Loop
2. Persamaan Tegangan
Persamaan tegangan diuraikan berdasarkan hukum Kirchoff tentang
tegangan, yaitu jumlah tegangan dalam suatu rangkaian tertutup sama dengan nol.
Dalam menuliskan persamaan tegangan perlu diperhatikan hal-hal sebagai berikut:
