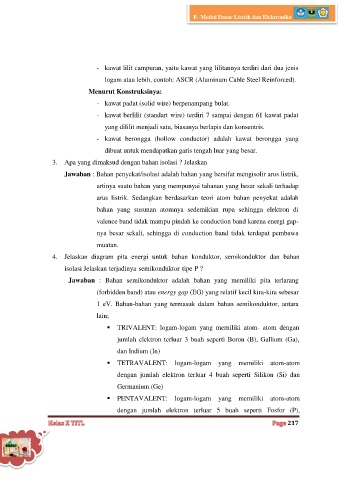

E- Modul Dasar Listrik dan Elektronika

- kawat lilit campuran, yaitu kawat yang lilitannya terdiri dari dua jenis

logam atau lebih, contoh: ASCR (Aluminum Cable Steel Reinforced).
Menurut Konstruksinya:

- kawat padat (solid wire) berpenampang bulat.
- kawat berlilit (standart wire) terdiri 7 sampai dengan 61 kawat padat

yang dililit menjadi satu, biasanya berlapis dan konsentris.

- kawat berongga (hollow conductor) adalah kawat berongga yang
dibuat untuk mendapatkan garis tengah luar yang besar.

3. Apa yang dimaksud dengan bahan isolasi ? Jelaskan
Jawaban : Bahan penyekat/isolasi adalah bahan yang bersifat mengisolir arus listrik,

artinya suatu bahan yang mempunyai tahanan yang besar sekali terhadap
arus listrik. Sedangkan berdasarkan teori atom bahan penyekat adalah

bahan yang susunan atomnya sedemikian rupa sehingga elektron di

valence band tidak mampu pindah ke conduction band karena energi gap-
nya besar sekali, sehingga di conduction band tidak terdapat pembawa

muatan.
4. Jelaskan diagram pita energi untuk bahan konduktor, semikonduktor dan bahan

isolasi Jelaskan terjadinya semikonduktor tipe P ?

Jawaban : Bahan semikonduktor adalah bahan yang memiliki pita terlarang
(forbidden band) atau energy gap (EG) yang relatif kecil kira-kira sebesar

1 eV. Bahan-bahan yang termasuk dalam bahan semikonduktor, antara
lain;

 TRIVALENT: logam-logam yang memiliki atom- atom dengan

jumlah elektron terluar 3 buah seperti Boron (B), Gallium (Ga),
dan Indium (In)

 TETRAVALENT: logam-logam yang memiliki atom-atom
dengan jumlah elektron terluar 4 buah seperti Silikon (Si) dan

Germanium (Ge)
 PENTAVALENT: logam-logam yang memiliki atom-atom

dengan jumlah elektron terluar 5 buah seperti Fosfor (P),

217
