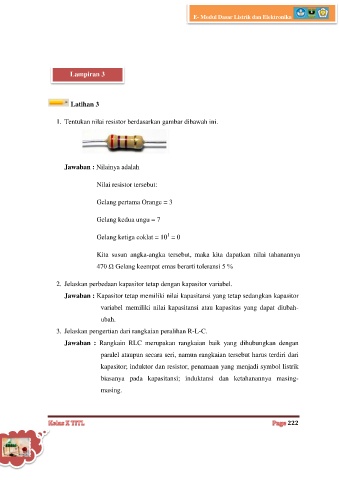

E- Modul Dasar Listrik dan Elektronika

Lampiran 3

Latihan 3

1. Tentukan nilai resistor berdasarkan gambar dibawah ini.

Jawaban : Nilainya adalah

Nilai resistor tersebut:

Gelang pertama Orange = 3

Gelang kedua ungu = 7

1
Gelang ketiga coklat = 10 = 0

Kita susun angka-angka tersebut, maka kita dapatkan nilai tahanannya

470 Ω Gelang keempat emas berarti toleransi 5 %

2. Jelaskan perbedaan kapasitor tetap dengan kapasitor variabel.

Jawaban : Kapasitor tetap memiliki nilai kapasitansi yang tetap sedangkan kapasitor

variabel memiliki nilai kapasitansi atau kapasitas yang dapat diubah-
ubah.

3. Jelaskan pengertian dari rangkaian peralihan R-L-C.
Jawaban : Rangkain RLC merupakan rangkaian baik yang dihubungkan dengan

paralel ataupun secara seri, namun rangkaian tersebut harus terdiri dari

kapasitor; induktor dan resistor, penamaan yang menjadi symbol listrik
biasanya pada kapasitansi; induktansi dan ketahanannya masing-

masing.

222
