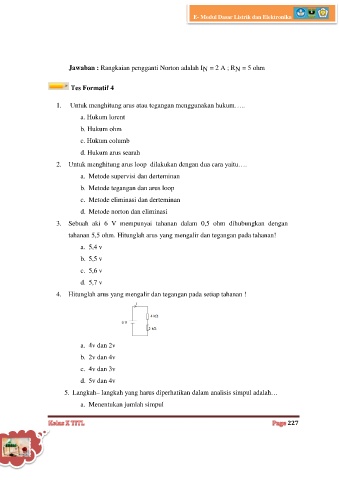

Page 256 - E- MODUL DLE

E- Modul Dasar Listrik dan Elektronika

Jawaban : Rangkaian pengganti Norton adalah I N = 2 A ; R N = 5 ohm

Tes Formatif 4

1. Untuk menghitung arus atau tegangan menggunakan hukum…..

a. Hukum lorent
b. Hukum ohm

c. Hukum columb

d. Hukum arus searah
2. Untuk menghitung arus loop dilakukan dengan dua cara yaitu….

a. Metode supervisi dan derteminan
b. Metode tegangan dan arus loop

c. Metode eliminasi dan derteminan

d. Metode norton dan eliminasi
3. Sebuah aki 6 V mempunyai tahanan dalam 0,5 ohm dihubungkan dengan

tahanan 5,5 ohm. Hitunglah arus yang mengalir dan tegangan pada tahanan!
a. 5,4 v

b. 5,5 v
c. 5,6 v

d. 5,7 v

4. Hitunglah arus yang mengalir dan tegangan pada setiap tahanan !

a. 4v dan 2v

b. 2v dan 4v
c. 4v dan 3v

d. 5v dan 4v
5. Langkah– langkah yang harus diperhatikan dalam analisis simpul adalah…

a. Menentukan jumlah simpul

227
