E- Modul Dasar Listrik dan Elektronika

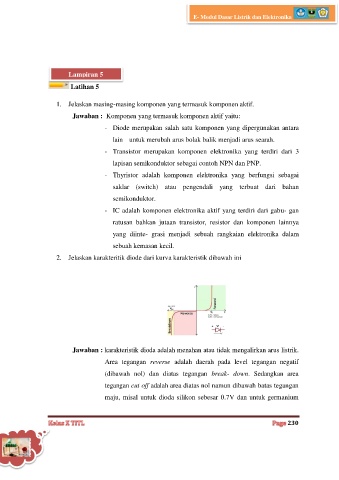

Lampiran 5
Latihan 5

1. Jelaskan masing-masing komponen yang termasuk komponen aktif.

Jawaban : Komponen yang termasuk komponen aktif yaitu:
- Diode merupakan salah satu komponen yang dipergunakan antara

lain untuk merubah arus bolak balik menjadi arus searah.
- Transistor merupakan komponen elektronika yang terdiri dari 3

lapisan semikonduktor sebagai contoh NPN dan PNP.

- Thyristor adalah komponen elektronika yang berfungsi sebagai
saklar (switch) atau pengendali yang terbuat dari bahan

semikonduktor.
- IC adalah komponen elektronika aktif yang terdiri dari gabu- gan

ratusan bahkan jutaan transistor, resistor dan komponen lainnya
yang diinte- grasi menjadi sebuah rangkaian elektronika dalam

sebuah kemasan kecil.

2. Jelaskan karakteritik diode dari kurva karakteristik dibawah ini

Jawaban : karakteristik dioda adalah menahan atau tidak mengalirkan arus listrik.
Area tegangan reverse adalah daerah pada level tegangan negatif

(dibawah nol) dan diatas tegangan break- down. Sedangkan area

tegangan cut off adalah area diatas nol namun dibawah batas tegangan
maju, misal untuk dioda silikon sebesar 0.7V dan untuk germanium

230
