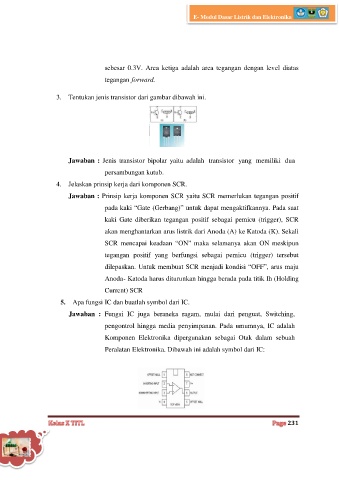

E- Modul Dasar Listrik dan Elektronika

sebesar 0.3V. Area ketiga adalah area tegangan dengan level diatas

tegangan forward.

3. Tentukan jenis transistor dari gambar dibawah ini.

Jawaban : Jenis transistor bipolar yaitu adalah transistor yang memiliki dua

persambungan kutub.

4. Jelaskan prinsip kerja dari komponen SCR.
Jawaban : Prinsip kerja komponen SCR yaitu SCR memerlukan tegangan positif

pada kaki ―Gate (Gerbang)‖ untuk dapat mengaktifkannya. Pada saat
kaki Gate diberikan tegangan positif sebagai pemicu (trigger), SCR

akan menghantarkan arus listrik dari Anoda (A) ke Katoda (K). Sekali
SCR mencapai keadaan ―ON‖ maka selamanya akan ON meskipun

tegangan positif yang berfungsi sebagai pemicu (trigger) tersebut

dilepaskan. Untuk membuat SCR menjadi kondisi ―OFF‖, arus maju
Anoda- Katoda harus diturunkan hingga berada pada titik Ih (Holding

Current) SCR
5. Apa fungsi IC dan buatlah symbol dari IC.

Jawaban : Fungsi IC juga beraneka ragam, mulai dari penguat, Switching,

pengontrol hingga media penyimpanan. Pada umumnya, IC adalah
Komponen Elektronika dipergunakan sebagai Otak dalam sebuah

Peralatan Elektronika. Dibawah ini adalah symbol dari IC:

231
