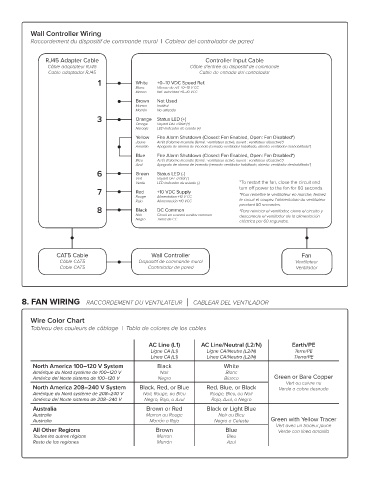

Wall Controller Wiring
Raccordement du dispositif de commande mural | Cablear del controlador de pared
RJ45 Adapter Cable Controller Input Cable
Câble adaptateur RJ45 Câble d’entrée du dispositif de commande
Cable adaptador RJ45 Cable de entrada del controlador
1 White +0–10 VDC Speed Ref.
Blanc Vitesse de réf. +0–10 V CC
Blanco Ref. velocidad +0–10 VCC
Brown Not Used
Marron Inutilisé
Marrón No utilizado
3 Orange Status LED (+)
Orange Voyant DEL d’état (+)
Naranja LED indicador de estado (+)
Yellow Fire Alarm Shutdown (Closed: Fan Enabled, Open: Fan Disabled*)
Jaune Arrêt d’alarme incendie (fermé : ventilateur activé, ouvert : ventilateur désactivé*)
Amarillo Apagado de alarma de incendio (cerrado: ventilador habilitado, abierto: ventilador deshabilitado*)
Blue Fire Alarm Shutdown (Closed: Fan Enabled, Open: Fan Disabled*)
Bleu Arrêt d’alarme incendie (fermé : ventilateur activé, ouvert : ventilateur désactivé*)
Azul Apagado de alarma de incendio (cerrado: ventilador habilitado, abierto: ventilador deshabilitado*)
6 Green Status LED (-)
Vert Voyant DEL d’état (-)
Verde LED indicador de estado (-) *To restart the fan, close the circuit and
7 Red +10 VDC Supply turn off power to the fan for 60 seconds.
Rouge Alimentation +10 V CC *Pour remettre le ventilateur en marche, fermez
Rojo Alimentación +10 VCC le circuit et coupez l’alimentation du ventilateur
pendant 60 secondes.
8 Black DC Common *Para reiniciar el ventilador, cierre el circuito y
Noir Circuit en courant continu commun desconecte el ventilador de la alimentación
Negro Tierra de CC eléctrica por 60 segundos.
CAT5 Cable Wall Controller Fan
Câble CAT5 Dispositif de commande mural Ventilateur
Cable CAT5 Controlador de pared Ventilador
8. FAN WIRING RACCORDEMENT DU VENTILATEUR CABLEAR DEL VENTILADOR
Wire Color Chart
Tableau des couleurs de câblage | Tabla de colores de los cables
AC Line (L1) AC Line/Neutral (L2/N) Earth/PE
Ligne CA (L1) Ligne CA/Neutre (L2/N) Terre/PE
Línea CA (L1) Línea CA/Neutro (L2/N) Tierra/PE
North America 100–120 V System Black White
Amérique du Nord système de 100–120 V Noir Blanc
América del Norte sistema de 100–120 V Negro Blanco Green or Bare Copper
Vert ou cuivre nu
North America 208–240 V System Black, Red, or Blue Red, Blue, or Black Verde o cobre desnudo
Amérique du Nord système de 208–240 V Noir, Rouge, ou Bleu Rouge, Bleu, ou Noir
América del Norte sistema de 208–240 V Negro, Rojo, o Azul Rojo, Azul, o Negro
Australia Brown or Red Black or Light Blue
Australie Marron ou Rouge Noir ou Bleu
Australia Marrón o Rojo Negro o Celeste Green with Yellow Tracer
Vert avec un traceur jaune
All Other Regions Brown Blue Verde con línea amarilla
Toutes les autres régions Marron Bleu
Resto de las regiones Marrón Azul
