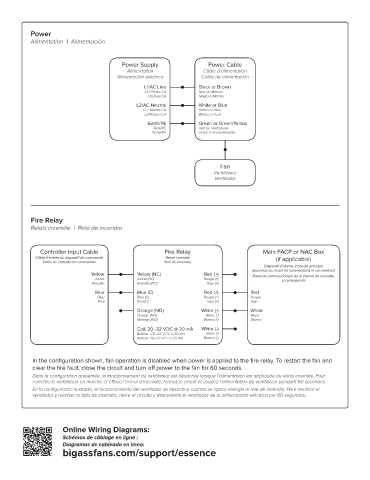

Power
           Alimentation  |  Alimentación



                                         Power Supply                 Power Cable
                                           Alimentation             Câble d’alimentation
                                        Alimentación eléctrica      Cable de alimentación
                                                 L1/AC Line        Black or Brown
                                                 L1 / Phase CA     Noir ou Marron
                                                  L1/Línea CA      Negro o Marrón
                                              L2/AC Neutral        White or Blue
                                                L2 / Neutre CA     Blanc ou Bleu
                                                 L2/Neutro CA      Blanco o Azul
                                                  Earth/PE         Green or Green/Yellow
                                                    Terre/PE       Vert ou Vert/Jaune
                                                   Tierra/PE       Verde o Verde/Amarillo





                                                                          Fan
                                                                        Ventilateur
                                                                        Ventilador






           Fire Relay
           Relais incendie  |  Relé de incendio



              Controller Input Cable                   Fire Relay                       Main FACP or NAC Box
             Câble d’entrée du dispositif de commande   Relais incendie                     (if applicable)
               Cable de entrada del controlador        Relé de incendio
                                                                                        Dispositif d’alarme incendie principal
                                                                                     (panneau ou circuit de sonorisation), le cas échéant
                               Yellow         Yellow (NC)            Red (+)         Panel de control principal de la alarma de incendio,
                                Jaune         Jaune (NC)            Rouge (+)                 si corresponde
                               Amarillo       Amarillo (NC)           Rojo (+)
                                Blue          Blue (C)               Red (+)        Red
                                 Bleu         Bleu (C)              Rouge (+)       Rouge
                                 Azul         Azul (C)                Rojo (+)      Rojo
                                              Orange (NO)           White (-)       White
                                              Orange (NO)            Blanc (-)      Blanc
                                              Naranja (NO)           Blanco (-)     Blanco
                                              Coil: 20–32 VDC @ 20 mA  White (-)
                                              Bobine : 20–32 V CC à 20 mA  Blanc (-)
                                              Bobina: 20–32 VCC a 20 mA  Blanco (-)



            In the configuration shown, fan operation is disabled when power is applied to the fire relay. To restart the fan and
            clear the fire fault, close the circuit and turn off power to the fan for 60 seconds.
            Dans la configuration présentée, le fonctionnement du ventilateur est désactivé lorsque l’alimentation est appliquée au relais incendie. Pour
            remettre le ventilateur en marche et efface l’erreur d’incendie, fermez le circuit et coupez l’alimentation du ventilateur pendant 60 secondes.
            En la configuración ilustrada, el funcionamiento del ventilador se desactiva cuando se aplica energía al relé de incendio. Para reiniciar el
            ventilador y resolver la falla de incendio, cierre el circuito y desconecte el ventilador de la alimentación eléctrica por 60 segundos.





                      Online Wiring Diagrams:
                      Schémas de câblage en ligne :
                      Diagramas de cableado en línea:
                      bigassfans.com/support/essence
