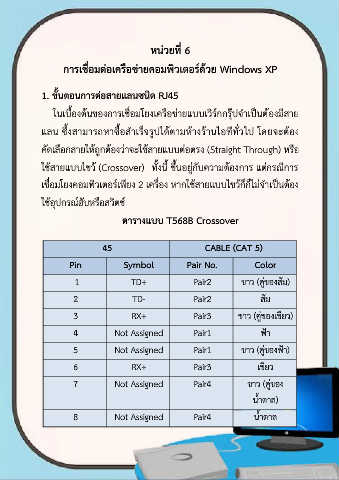

หน่วยที่ 6

กำรเชื่อมต่อเครือข่ำยคอมพิวเตอร์ด้วย Windows XP

1. ขั้นตอนกำรต่อสำยแลนซนิด RJ45

ในเบื้องต้นของการเชื่อมโยงเครือข่ายแบบเวิร์กกรุ๊ปจําเป็นต้องมีสาย

แลน ซึ้งสามารถหาซื้อสําเร็จรูปได้ตามห้างร้านไอทีทั่วไป โดยจะต้อง

คัดเลือกสายให้ถูกต้องว่าจะใช้สายแบบต่อตรง (Straight Through) หรือ

ใช้สายแบบไขว้ (Crossover) ทั้งนี้ ขึ้นอยู่กับความต้องการ แต่กรณีการ

เชื่อมโยงคอมพิวเตอร์เพียง 2 เครื่อง หากใช้สายแบบไขว้ก็ก็ไม่จําเป็นต้อง

ใช้อุปกรณ์ฮับหรือสวิตช์

ตำรำงแบบ T568B Crossover

45 CABLE (CAT 5)

Pin Symbol Pair No. Color

1 TD+ Pair2 ขาว (คู่ของส้ม)

2 TD- Pair2 ส้ม

3 RX+ Pair3 ขาว (คู่ของเขียว)

4 Not Assigned Pair1 ฟ้า

5 Not Assigned Pair1 ขาว (คู่ของฟ้า)

6 RX+ Pair3 เขียว

7 Not Assigned Pair4 ขาว (คู่ของ

น้ําตาล)

8 Not Assigned Pair4 น้ําตาล
