128

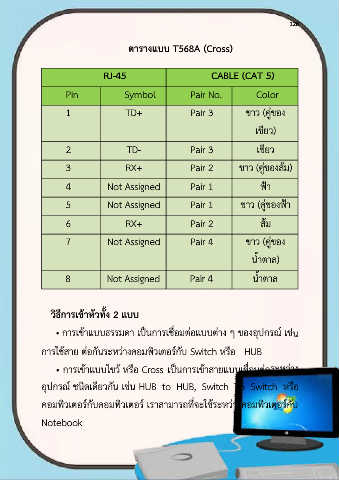

ตำรำงแบบ T568A (Cross)

RJ-45 CABLE (CAT 5)

Pin Symbol Pair No. Color

1 TD+ Pair 3 ขาว (คู่ของ

เขียว)

2 TD- Pair 3 เขียว

3 RX+ Pair 2 ขาว (คู่ของส้ม)

4 Not Assigned Pair 1 ฟ้า

5 Not Assigned Pair 1 ขาว (คู่ของฟ้า

6 RX+ Pair 2 ส้ม

7 Not Assigned Pair 4 ขาว (คู่ของ

น้ําตาล)

8 Not Assigned Pair 4 น้ําตาล

วิธีกำรเข้ำหัวทั้ง 2 แบบ

• การเข้าแบบธรรมดา เป็นการเชื่อมต่อแบบต่าง ๆ ของอุปกรณ์ เช่น

การใช้สาย ต่อกันระหว่างคอมพิวเตอร์กับ Switch หรือ HUB

• การเข้าแบบไขว้ หรือ Cross เป็นการเข้าสายแบบเชื่อมต่อระหว่าง

อุปกรณ์ ชนิดเดียวกัน เช่น HUB to HUB, Switch To Switch หรือ

คอมพิวเตอร์กับคอมพิวเตอร์ เราสามารถที่จะใช้ระหว่างคอมพิวเตอร์กับ

Notebook
