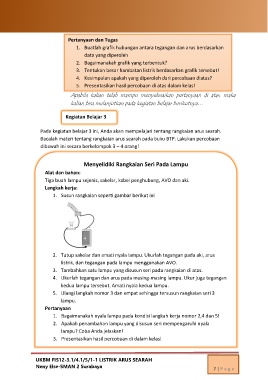

Pertanyaan dan Tugas
1. Buatlah grafik hubungan antara tegangan dan arus berdasarkan

data yang diperoleh
2. Bagaimanakah grafik yang terbentuk?
3. Tentukan besar hambatan listrik berdasarkan grafik tersebut!
4. Kesimpulan apakah yang diperoleh dari percobaan diatas?
5. Presentasikan hasil percobaan di atas dalam kelas!
Apabila kalian telah mampu menyelesaikan pertanyaan di atas, maka

kalian bisa melanjutkan pada kegiatan belajar berikutnya…

Kegiatan Belajar 3

Pada kegiatan belajar 3 ini, Anda akan mempelajari tentang rangkaian arus searah.
Bacalah materi tentang rangkaian arus searah pada buku BTP. Lakukan percobaan
dibawah ini secara berkelompok 3 – 4 orang!

Menyelidiki Rangkaian Seri Pada Lampu

Alat dan bahan:

Tiga buah lampu sejenis, sakelar, kabel penghubung, AVO dan aki.
Langkah kerja:

1. Susun rangkaian seperti gambar berikut ini

2. Tutup sakelar dan amati nyala lampu. Ukurlah tegangan pada aki, arus
listrik, dan tegangan pada lampu menggunakan AVO.
3. Tambahkan satu lampu yang disusun seri pada rangkaian di atas.

4. Ukurlah tegangan dan arus pada masing-masing lampu. Ukur juga tegangan
kedua lampu tersebut. Amati nyala kedua lampu.
5. Ulangi langkah nomor 3 dan empat sehingga tersusun rangkaian seri 3

lampu.
Pertanyaan

1. Bagaimanakah nyala lampu pada kondisi langkah kerja nomor 2,4 dan 5!

2. Apakah penambahan lampu yang disusun seri mempengaruhi nyala
lamp u? Coba Anda jelaskan!
3. Presentasikan hasil percobaan di dalam kelas!
