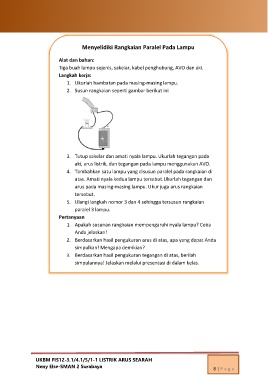

Menyelidiki Rangkaian Paralel Pada Lampu

Alat dan bahan:

Tiga buah lampu sejenis, sakelar, kabel penghubung, AVO dan aki.

Langkah kerja:
1. Ukurlah hambatan pada masing-masing lampu.
2. Susun rangkaian seperti gambar berikut ini

3. Tutup sakelar dan amati nyala lampu. Ukurlah tegangan pada
aki, arus listrik, dan tegangan pada lampu menggunakan AVO.
4. Tambahkan satu lampu yang disusun paralel pada rangkaian di
atas. Amati nyala kedua lampu tersebut.Ukurlah tegangan dan
arus pada masing-masing lampu. Ukur juga arus rangkaian

tersebut.
5. Ulangi langkah nomor 3 dan 4 sehingga tersusun rangkaian
paralel 3 lampu.
Pertanyaan
1. Apakah susunan rangkaian mempengaruhi nyala lampu? Coba
Anda jelaskan!
2. Berdasarkan hasil pengukuran arus di atas, apa yang dapat Anda
simpulkan! Mengapa demikian?
3. Berdasarkan hasil pengukuran tegangan di atas, berilah
simpulannya! Jelaskan melalui presentasi di dalam kelas.

UKBM FIS12-3.1/4.1/5/1-1 LISTRIK ARUS SEARAH
Neny Else-SMAN 2 Surabaya 8 | P a g e
