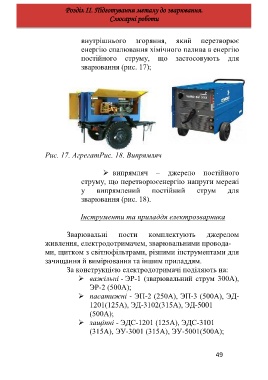

Page 50 - книга

Розділ ІІ. Підготування металу до зварювання.
Слюсарні роботи

внутрішнього згоряння, який перетворює
енергію спалювання хімічного палива в енергію
постійного струму, що застосовують для
зварювання (рис. 17);

Рис. 17. АгрегатРис. 18. Випрямляч

 випрямляч – джерело постійного
струму, що перетворюєенергію напруги мережі
у випрямлений постійний струм для
зварювання (рис. 18).

Інструменти та приладдя електрозварника

Зварювальні пости комплектують джерелом
живлення, електродотримачем, зварювальними провода-
ми, щитком з світлофільтрами, різними інструментами для
зачищання й вимірювання та іншим приладдям.
За конструкцією електродотримачі поділяють на:
 важільні - ЭР-1 (зварювальний струм 300А),
ЭР-2 (500А);
 пасатижні - ЭП-2 (250А), ЭП-3 (500А), ЭД-
1201(125А), ЭД-3102(315А), ЭД-5001
(500А);
 защіпні - ЭДС-1201 (125А), ЭДС-3101
(315А), ЭУ-3001 (315А), ЭУ-5001(500А);

49
